德国OHV DAC H200电缆测试系统紧凑,用途广泛,可进行耐压测试, 局放分析以及局放定位。
德国OHV DAC H200电缆测试系统产品简介:

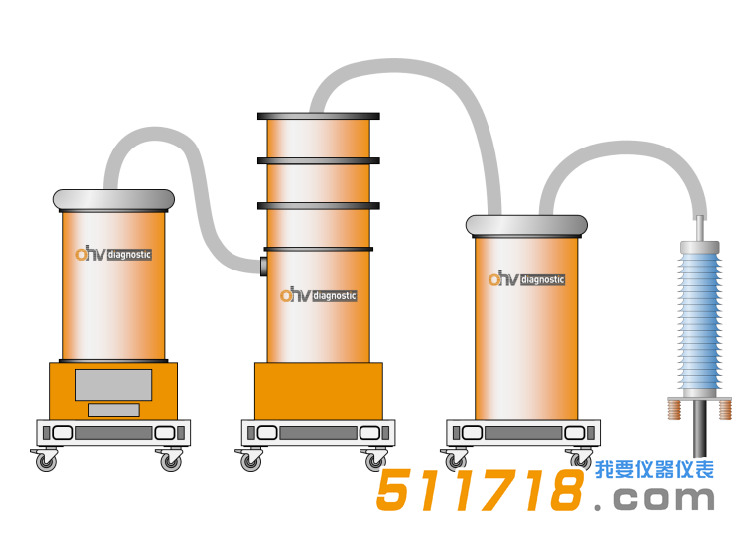

ohv diagnostic推出的阻尼交流 (DAC) 高压设备H200是一款紧凑, 轻量且用途广泛的系统, 用于测试和诊断高压输电电缆。系统可编程控制, 具有自动耐压, 局部放电 (PD) 测量和分析以及局放定位功能。使用ohv套件可以轻松进行控制和分析, ohv套件是一款用于ohv diagnostic产品系列的通用软件平台。
DAC电缆测试不仅仅是基本的评估“好或坏”的测量手段, 更是一种高阶的分析和诊断理念。它允许对新装, 维修或计划检修的电缆绝缘状况进行评估, 从而为资产管理提供参考。系统的测量方式包括:
在同等或高于工况电压下的耐压测试,
对整体电缆系统进行局部放电测量, 分析和定位
介损因子(tan δ)的估算。
DAC电压测试和局放分析能够可靠地检测:
由安装或铺设引起的绝缘缺陷
电缆附件的缺陷, 即中间接头和电缆终端
由老化过程导致的电缆绝缘劣化
ohv可根据特定要求设计DAC电缆测试系统的*高测试电压。整套测试系统存储于坚固耐用的运输存储箱中, 便于通过火车, 货车甚至飞机运送至电缆测试现场。
德国OHV DAC H200电缆测试系统产品性能:
1、测试功能:
耐压测试
局部放电测量,分析和位置
损耗因数估算
基于IEC60270,IEEE P400.4/D7的电缆测试
2、现场性能:
*大充电和峰值电压192kV
3个单元,总计仅约500公斤
坚固耐用的运输存储箱。
使用ohv diagnostic软件轻松直观地进行操作。
