挪威wirescan LIRA Acquire电缆宽频线性阻抗谱测试系统

挪威wirescan LIRA Acquire电缆宽频线性阻抗谱测试系统

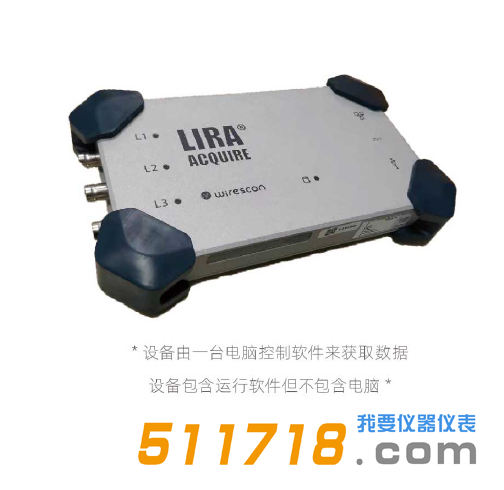

挪威wirescan LIRA Acquire电缆宽频线性阻抗谱测试系统是一款便携式电缆综合诊断测试系统,硬件与WS软件结合,形成了强大的电缆状态评估和缺陷定位系统。
询价电话:
400 901 1718
服务保障:
  • 原装正品
  • 发票保障
  • 国内包邮
  • 售后无忧
挪威wirescan
  • 销售顾问:

    邵晓东

  • 销售电话:

    400 901 1718

  • 销售QQ: 点击这里给我发消息
  • 销售邮箱:

    86@511718.com

  • 咨询时间:

    8:00-22:00

51仪器仪表网(www.511718.com)-专业进口仪器供应商!我们提供丰富的仪器仪表种类、有竞争力的产品价格及良好的售后服务。

挪威wirescan LIRA Acquire电缆宽频线性阻抗谱测试系统是一款便携式电缆综合诊断测试系统,硬件与WS软件结合,形成了强大的电缆状态评估和缺陷定位系统。


挪威wirescan LIRA Acquire电缆宽频线性阻抗谱测试系统产品简介:

LIRA ACQUIRE技术起初是由核电站电缆检测和状态评估方法的需要而提出的,使用AC5V扫频信号技术,不会损坏电缆的任何部分或与电缆连接的任何设备。它是一款便携式电缆综合诊断测试系统,硬件与WS软件结合,形成了强大的电缆状态评估和缺陷定位系统,适用于任何电压等级,长度3m~300km的电缆测试。它包括三个测量端口,可以保证用户在停电状态但不断开任何设备的情况下进行测量。

挪威wirescan LIRA Acquire电缆宽频线性阻抗谱测试系统工作原理:

基于传输线理论,通过线性阻抗谱作为应用信号频率函数的计算和分析,测量出电缆的长度、接头位置、阻抗变化,可测试电缆长度3m~300km。其可以检测由于恶劣的环境条件(高温、外力、湿度、辐射)引起的电缆绝缘的老化并检测绝缘材料因机械冲击或局部异常环境条件而发生的局部缺陷。其对绝缘材料的微小变化特别敏感,如进水受潮、过热老化、机械受损等,这使得运维部门能够及早发现缺陷位置,检测和定位单个和多个缺陷以及严重程度。

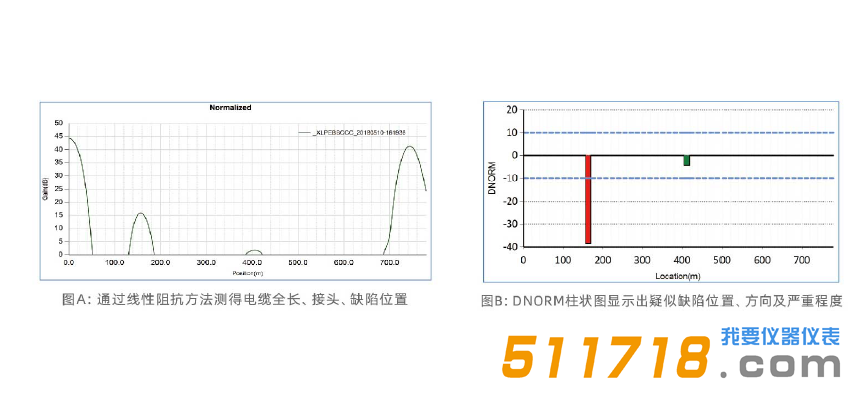

施加一个5V的交流电压,将阻抗频谱(振幅和相位)作为宽频(0.1M-100MHz)的应用信号函数来计算和分析,基于高频谐振效应的宽带频域的分析方法,对电缆细微变化非常敏感的电气参数(主要是绝缘介电常数、形状物理参数、电流方向、电流强度、湿度、绝缘缺陷等重要状态指标)进行检测,从而分析和计算出复杂的阻抗线性变化,定位出发生明显异常变化的缺陷点,如下图:



挪威wirescan LIRA Acquire电缆宽频线性阻抗谱测试系统.png

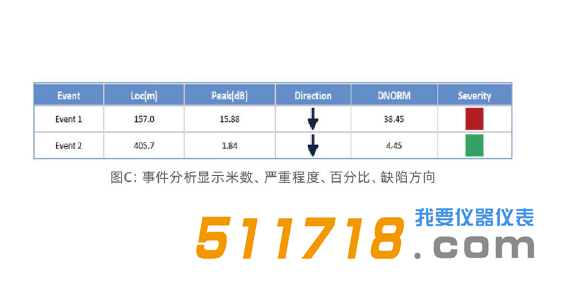

图谱的方向及严重程度解释,在DNORM的关键位置定位图中:

【红色柱状图】代表超出正常阻抗20%及以上,并且柱状图是向下的,被认为是警告标志,应进行处理;若是接头位置,一般属于正常的阻抗变化,柱状图一般是向上的。

【黄色柱状图】代表超出正常阻抗的10%及以上,并且柱状图是向下的,应该在一年内对此位置进行关注监测,对比其参数变化。

【绿色柱状图】代表正常的阻抗波动,无需进行处理。


挪威wirescan LIRA Acquire电缆宽频线性阻抗谱测试系统功能及应用:

*定位由于老化/水树/外力等多种缺陷

1、测量并定位过热缺陷

2、测量并定位辐射缺陷

3、测量并定位水树入侵的缺陷

4、测量并定位外力破坏的缺陷

5、测量并定位化学腐蚀的缺陷

6、故障定位精度优于0.3%

7、电缆老化状况评估、管理

8、被测电缆长度可达300km


挪威wirescan LIRA Acquire电缆宽频线性阻抗谱测试系统产品特点:

低压扫频检测——对电缆无损害

体积小/重量轻——便于携带

以太网或USB控制——简单的电脑连接

三通道——一次检测完成三相测量

电池、以太网或交流电源——AC 220V/DC 5V供电



如需了解更多 挪威wirescan LIRA Acquire电缆宽频线性阻抗谱测试系统 原理、使用方法、操作视频、技术参数、说明书文档,请联系51仪器仪表网工作人员。
