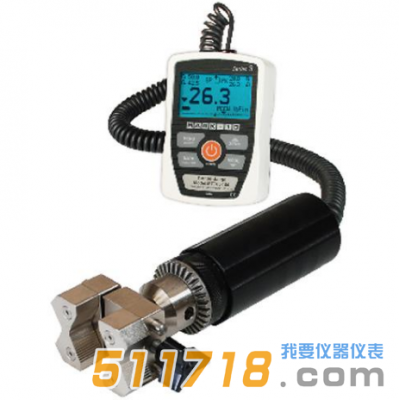

美国Mark-10 MTT03C-100瓶盖扭矩测量仪可编程设置点和通过/失败的指标,可配置的音频警报和关键的音调。
美国Mark-10 MTT03C系列扭矩测量仪产品特点:
USB数据输出的连续或个人数据点
可编程设置点和通过/失败的指标
活载酒吧图表设置点标记
峰值内存顺时针和逆时针的读数
设置点总是显示
可配置的音频警报和关键的音调
MESUR™Lite软件包括数据收集
电池或交流操作
*全过载:150%的能力
CE标志

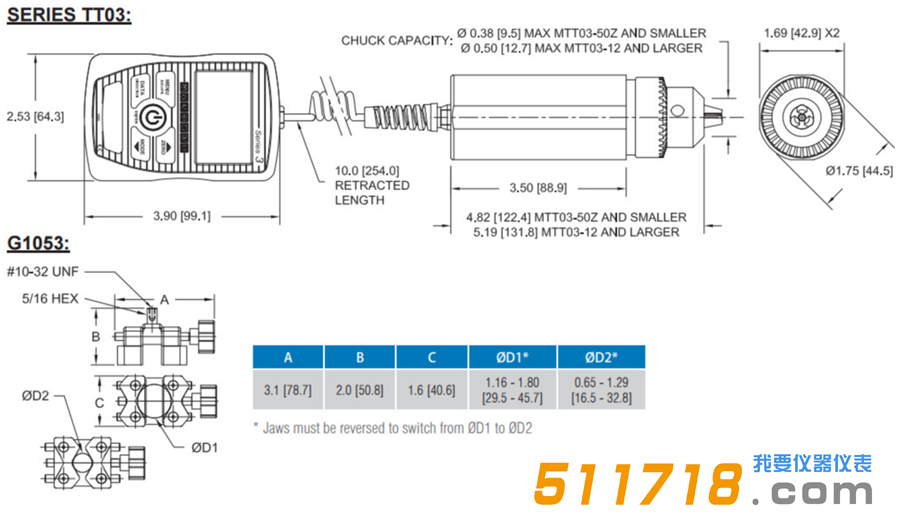

美国Mark-10 MTT03C系列扭矩测量仪产品尺寸:
美国Mark-10 MTT03C系列扭矩测量仪技术参数:
精度:完全的±0.5%
采样率:2000赫兹
权力:交流或可充电电池。 多步低电池指示器显示,测量功率过低时自动关闭
电池寿命:背光:7小时的连续使用
背光关闭:24小时的连续使用
计量单位:lbFin、ozFin kgFmm,不合格品(根据模型)
USB接口输出:可配置115200波特。
*全超载:满刻度的150%(显示器显示“在”在110%以上)
重量:1.8磅(0.8公斤)
包括项目:手提箱,通用电压AC适配器,电池,夹头钥匙,快速启动指南,USB电缆,资源CD(USB驱动程序,MESURTM Lite软件,MESURTMgauge演示软件,和用户指南),NIST-traceable校准证书(数据可用额外费用)。
环境要求:40°- 100°F(5°C - 45°C),湿度< 96%(non-condensating)
保修:3年
