我们会努力按照原厂技术参数翻译编辑,如技术参数中英文有差异,以英文参数为准。

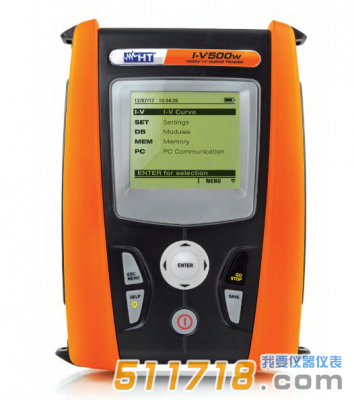

意大利HT I-V500W光伏曲线测试仪技术参数:
电气技术规格:
1、VDC 电压 @ OPC
量程 (V) (*): 15.0 ~ 1499.9
分辨率 (V): 0.1~ 0.3
准确性: ±(0.5%rdg+2dgt)
(*) I-V 曲线测试和 Rs 测量起始测量阀值 VDC > 15V 且准确测量是有区别的从 VDC > 20V
2、IDC 电流 @ OPC
量程 (A): 0.10 ~ 15.00
分辨率 (A): 0.01
准确性: ±(1.0%rdg+2dgt)
3、很大功率 @ OPC (Vmpp >30V, Impp >2A)
量程 (W) (*): 50 ~ 99999
分辨率 (W): 1
准确性: ±(1.0%rdg+6dgt)
Vmpp = 很大功率点电压, Impp = 很大功率点电流
(*)很大功率测量值须包括FF值 (~ 0.7) > Pmax = 1000V x 1** x 0.7 = 10500W
Pmax = 1500V x 10A x 0.7 = 10500W
4、VDC 电压 (@ STC ), I-V, IVCK
量程 (V): 5.0 ~ 999.9
分辨率 (V): 0.1
准确性 (*,**): ±(4.0%rdg+2dgt)
5、IDC 电流 (@ STC), I-V, IVCK
量程 (A): 0.10 ~ 99.00
分辨率 (A): 0.01
准确性 (**): ±(4.0%rdg+2dgt)
6、很大功率 @ STC (Vmpp >30V, Impp >2A)
量程 (W) (*, **): 50 ~ 99999
分辨率 (W): 1
总的准确性 (**): ±(5.0%rdg+1dgt)
Vmpp = 很大功率点电压, Impp = 很大功率点电流
(*) 开始测量阀值 VDC > 15V 且与准确性测量有区别于 VDC > 20V
(**) 测试条件:
测试要求.: 稳定的辐照 Irrad.≥700W/m2
, 光谱AM 1.5,太阳光垂直照射角. ≤ ± 25°, 组件温度. [15~65°C]
总的测量准确性包含了辐照传感器和测量电路
7、辐照度 (通过随机的标准电池传感器)
量程 (mV): 1.0 ~ 100.0
分辨率 (mV): 0.1
准确性: ±(1.0%rdg+5dgt)
8、组件温度测量 (通过辅助的 PT1000 探头)
量程 (°C): -20.0 ~ 100.0
分辨率 (°C): 0.1
准确性: ±(1.0%rdg+1°C)
通用技术规格:
1、显示器和存储器
显示器: 128x128pxl 订制的 LCD 带背光
存储器容量: 256kbytes
存储数据: 249 组曲线 (I-V 曲线测量), 999 IVCK
2、电源供应
I-V500w 内置电源: 6x1.5V 碱性电池型号 LR6, AA, AM3, MN 1500
自动存储在 I-V500w: > 249 组曲线 (I-V 曲线测量) 999 IVCK测量
SOLAR-02 电源: 4x1.5V 碱性电池型号 AAA LR03
SOLAR-02 很大记录时间 (@ IP=5s): 约 1.5h
3、输出接口
PC 通讯接口: 光电/USB 和 WiFi
通讯接口在 SOLAR-02: 无线 RF 通讯 (很大距离 1m)
4、机械参数
尺寸(长 x 宽 x 高): 235x165x75mm
重量 (含电池 ): 1.2kg
5、环境参数:
参考工作温度: 23°C ± 5°C
工作温度: 0° ~ 40°C
工作湿度: <80%HR
存储温度 (不含电池): -10 ~ 60°C
存储湿度: <80%HR
6、通用参考标准:
*全: IEC/EN61010-1
EMC: IEC/EN61326-1
测量配件*全: IEC/EN61010-031
I-V 曲线测试: IEC/EN60891 (I-V 曲线测试)
IEC/EN60904-5 (温度测量)
绝缘*全: 双绝缘保护
污染等级: 2
过载电压等级: CAT II 1000V DC, CAT III 300V AC 对地
很大 1500V 在输入端之间 P1, P2, C1, c2
很大操作高度: 2000m
