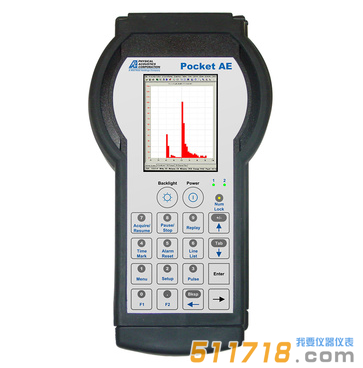

美国MISTRAS Pocket-AE数字化声发射系统是配有很强抗电磁干扰力的高性能超声传感器的数字化声发射系统。
美国MISTRAS Pocket-AE数字化声发射系统产品特点:
•国际首创的基于掌上电脑PDA的超声局放检测系统
•独的软件同步技术以摒弃硬件同步并自动实现噪声剔除及局放脉冲信号的相位甄别
•全新的噪声处理与局放脉冲特征捕捉与识别技术,自动判别并显示局放特征
•既提供局放模式显示,还提供波形、频谱及信号特征随监控时间变化的趋势显示,亦可进行线性定位
•系统提供内置的、针对不同电力设备检测设置样板文件,实现了很简单的操作及对使用者的很简单技术要求
•配有大容量(1 G以上)闪存卡及USB接口可海量存储及方便地与PC机通讯及数据共享
•具有在PAP或PC机中数据重放及图形存储功能,可方便地将检测结果直接嵌入到Word文档的检测报告中
•使用用户熟悉的全Windows操作系统及用户界面。全中文显示,方便用户使用
•配有很强抗电磁干扰力的高性能超声传感器,并可一机多用,如对温度、电流、电压及油面高度进行检测
•很小的尺寸(24x13x4 cm)与很轻的重量(连电池0.9公斤)。很适合用于各类电力设备局放状态的日常巡检及复查
美国MISTRAS Pocket-AE数字化声发射系统产品应用:
•全封闭组合电器(GIS) 、变压器、电缆终端、断路器、电机定子、有载分接开关(OLTC)、开关柜
•适合检测的故障类型:
•局部放电、电弧 、游离粒子、松动连接、绝缘不良、悬浮屏蔽
•一款基于掌上电脑的数字化声发射系统
美国MISTRAS Pocket-AE数字化声发射系统工作原理:
•局部放电或其它一些电力故障如电弧 、游离粒子、松动连接、绝缘不良、悬浮屏蔽 、振动等均可产生人耳听不见的脉冲形式的超声波
•这些超声脉冲波可通过液体,固体甚至气体向远处传播并被放置在被检测物体表面的超声传感器探测到
•PAP即为一高灵敏度的超声脉冲探测仪并配有独特的软件同步、噪声处理、相位鉴别与局放特征提取软件使之能自动展示局放的模式特征
美国MISTRAS Pocket-AE数字化声发射系统监测模式:
•声脉冲特征谱 - 通过相位鉴别以展示不同信号(局放或噪声)*有的特征模式
•强度与激烈程度 - 通过对信号幅度、能量或RMS值随时间的变化及单位时间或固定检测时间内声脉冲发生次数以判断信号的强度与激烈程度
