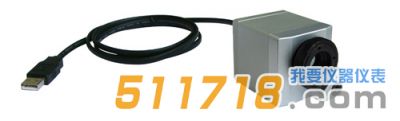

产品简介:
新版:双光路技术96 Hz(160 x 120像素)实时热成像32 Hz(640 x 480像素)实时同步可见光成像记录微光技术视觉相机设计小巧(尺寸:45 x 45 x 62 mm3)热分析套装包括3个镜头(可选)
双光路技术,即可见光图像(VIS)与红外热图像(IR)结合,两者很终可同步获取:检测模式:方便定位测量点(通过独立显示的可见光图像)交叉褪色模式:突出危急温度点(0…100 透明度)
产品参数:
型号
PI 160
PI200 / PI230
类型
红外
双光路
标准包装
USB接口热像仪,含一个镜头,
USB 电缆 (1米),
小型三脚架,
PIF 过程接口 (含1 米电缆),
optris PI Connect软件包
铝制仪器箱
USB接口热像仪,含一个镜头,双光路技术,
小型三脚架,聚焦工具
optris PI Connect软件包,
探测器
FPA, 非冷式 (25 μm x 25 μm)
光学分辨率
160×120像素
160 x 120 像素
光谱响应
7.5~13μm
7.5 - 13 μm
测温范围
-20~100℃/0~250℃/150~900℃
附加的温度范围: 200°C...1500°C (选项)*
-20°C...100°C, 0°C...250°C, 150°C...900°C,
帧频
120Hz
128 Hz***
视场角 (FOV)
23° x 17° FOV / f = 10 mm 或
6° x 5° FOV / f = 35.5 mm 或
41° x 31° FOV / f = 5.7 mm 或
72° x 52° FOV / f = 3.3 mm
23° x 17° FOV** / f = 10 mm 或
41° x 31° FOV** / f = 5.7 mm 或
热灵敏度
0.08 K (23° x 17° FOV / F = 0.8)
0.3 K (6° x 5° FOV / F = 1.6)
0.1 K (41° x 31° FOV 和 72° x 52° FOV / F = 1)
可见光成像探头
(限双光路热像仪)
光学分辨率: 640 x 480 像素
帧频: 32 Hz***
视场角(FOV): 54° x 40° (PI200), 30° x 23° (PI230)
系统精度
±2°C 或 ±2%
输出
USB2.0
USB 2.0
接口(电隔离)
0~10V输出,0~10V输入,触发输入
0 - 10 V 输入,数字输入,0 - 10 V 输出
环境温度
0-50
0°C...50°C
存储温度
-40-70
-40°C...70°C
相对湿度
20-80%,无凝结
20 - 80%, 无凝结
尺寸/环境等级
45mmx45mmX62mm /IP67(NEMA4)
45 mm x 45 mm x 62 mm / IP 67 (NEMA 4)
重量
195g 包含镜头
215 g, 包含镜头
震动
25G, IEC 68-2-29 / 2G, IEC 68-2-6
三角架
1/4-20 UNC
供电
USB供电
USB 供电
optris PI160 / PI200 热分析套装JJ 红外热像仪 optris PI160或PI200JJ 3种镜头 (23°, 6°, 41°), 包括校准证书JJ USB电缆 (1米和10米)JJ 小型三脚架 (20 - 63厘米)JJ PIF过程接口 (含1米电缆)JJ optris PI Connect软件包JJ 铝制仪器箱
