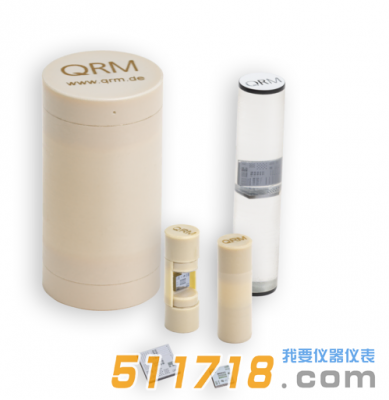

Micro-CT Bar Pattern Phantom nano 模体用于测定工业和医疗微型CT成像中的平面和轴向空间分辨率。

德国QRM Micro-CT Bar Pattern Phantom nano 模体简介：

微型CT条形图案体模用于直接可见地测量微型CT的空间分辨率。

该芯片为评估高分辨率X射线成像模式的空间分辨率提供了一种替代间接方法。

条形图案纳米体模包含两片垂直排列并放置在坚固塑料支架上的硅芯片。

两片3 x 3 mm²的芯片上均包含若干线和点图案，代表宽度为1至10 µm的线和点。此外，芯片上还包含一个倾斜边缘和一个所谓的西门子星(辐射对称星)。

• 评估临床前和工业微型CT的三维、平面和轴向高空间分辨率

• 可检测低至1 µm(纳米级)的条形和点状结构

• 对应50至500 LP/mm

• 提供高分辨率对比度

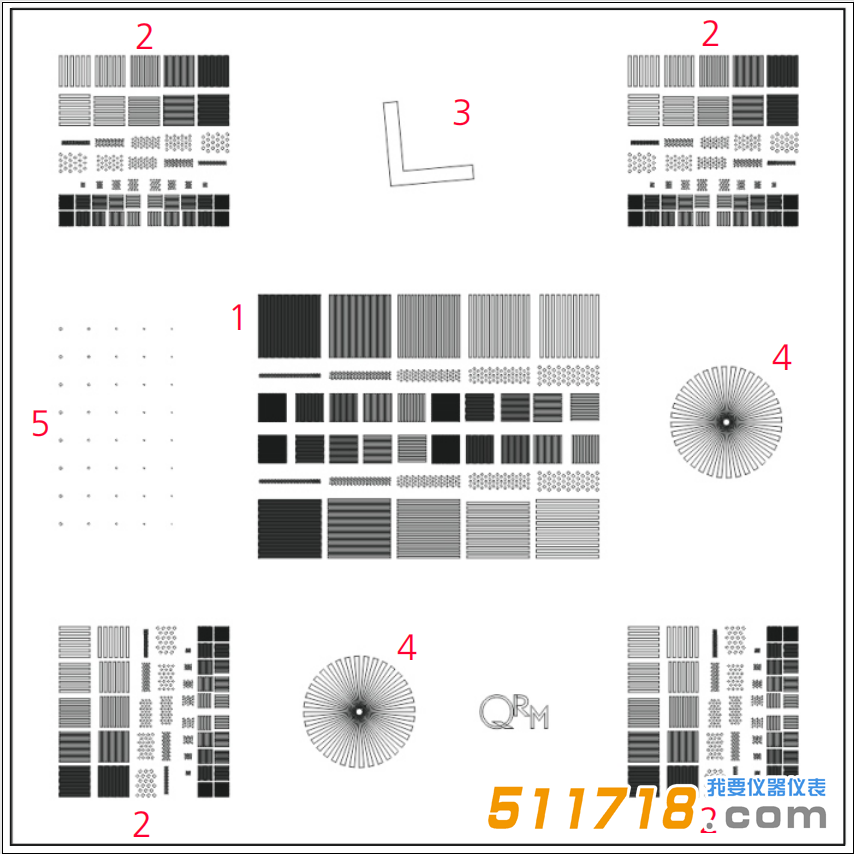

芯片上的线/点图案：

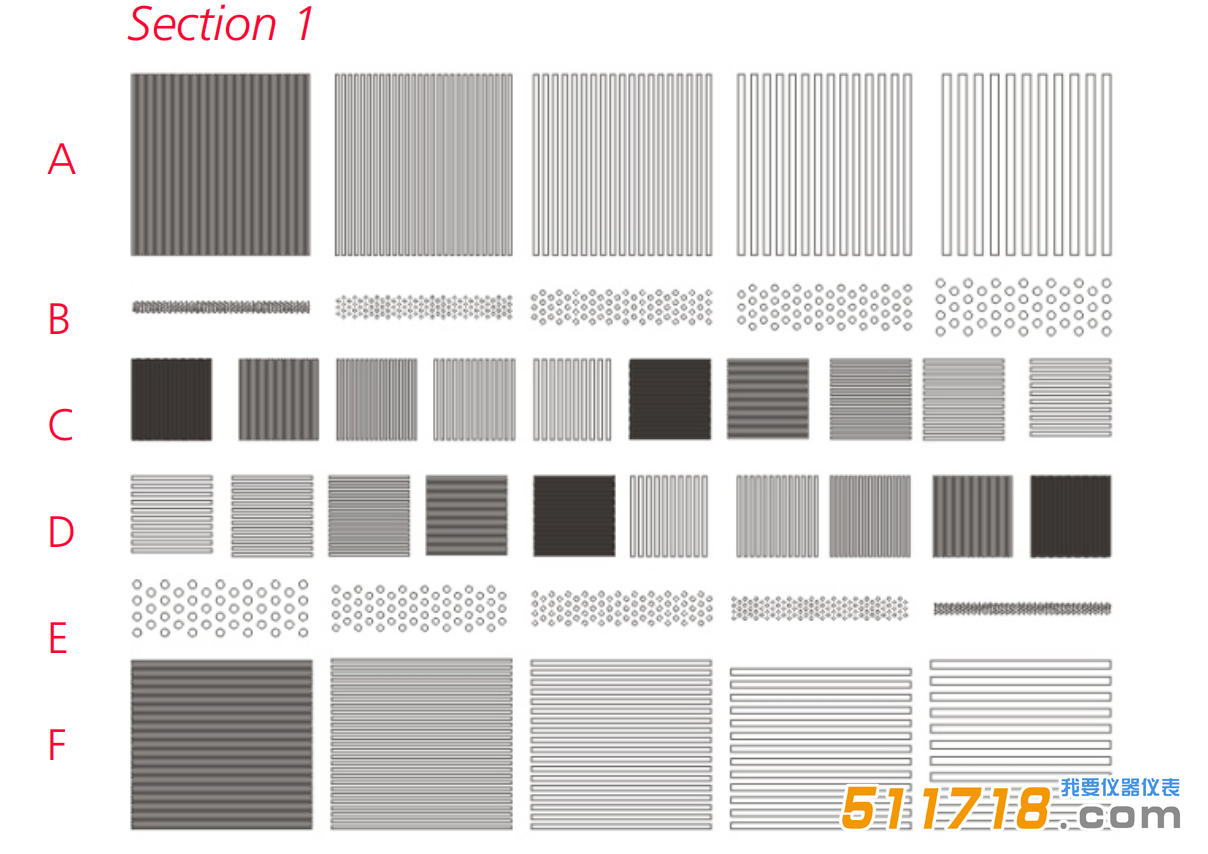

1 至 10 µm 结构的图案

QRM-MicroCT-条形图案-纳米

Micro-CT 扫描(3.5 µm 体素尺寸)

图片由 Carl Zeiss Industrielle Messtechnik 提供

德国QRM Micro-CT Bar Pattern Phantom nano 模体技术参数：

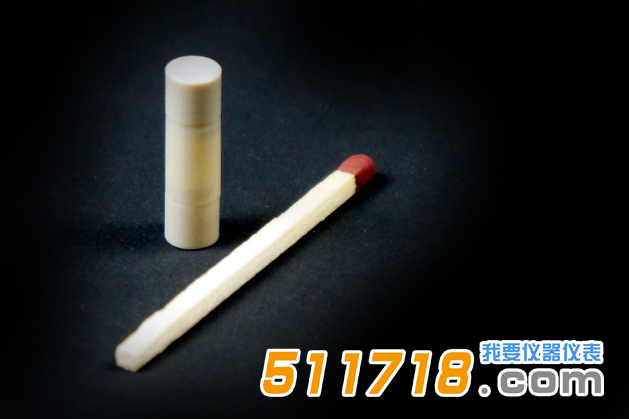

QRM-MicroCT-条形图案-纳米级(空气)

模体外壳：

直径............................................. 5.2 mm

高度................................................19.1 mm

材质........................................实心塑料

芯片(固定在模体中)：

直径............................................. 2.96 mm

高度................................................ 0.66 mm

材质................................................ 硅

芯片结构........................................ 1 - 10 µm

结构深度............................. 5 - 15 µm

对比度......................................... 硅/空气

可根据您的微型CT系统需求定制专用安装支架/托架!
