OXYMAT 61型氧气分析仪采用测量顺磁压力变化的方法来检测气体中氧浓度。

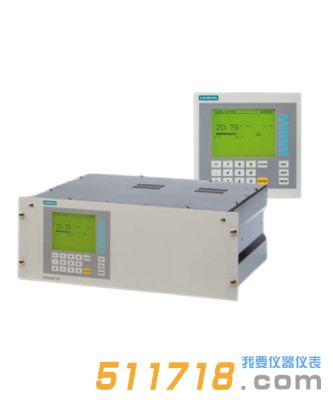

德国SIEMENS OXYMAT 61型氧气分析仪产品简介：
OXYMAT 61型氧气分析仪采用测量顺磁压力变化的方法来检测气体中氧浓度。
和绝大多数气体相比，氧具有顺磁性。OXYMAT 61 型氧分析仪正是利用了这一原理来测量 O2 浓度。
在不均匀磁场中，氧分子由于其顺磁性，朝强磁场方向移动。当不同氧气浓度的二种气体在同一磁场相遇时，他们之间就会产生一个压力差。
OXYMAT 61 中，这两种气体一种是参比气(N2， O2 或者空气)(1)，另一种是样气(5)。参比气经过两个参比气通道(3)进入样气室(6)。其中一路参比气在磁场区域(7)和样气相遇。
因这两个通道是连通的，所以与氧浓度成正比的压力差使得两路参比气在图 2 中位置 4 处形成气流。微流量传感器(4)感知该气流并将其转变为电信号。
微流量传感器中有两个被加热到大约120°C的镍格栅，这两个镍格栅和两个辅助电阻形成惠斯通电桥。变化的气流导致镍格栅的电阻发生变化。这使电桥产生偏移。该偏移数值大小决定于样气中的氧浓度。
微流量传感器位于参比气路中，不直接接触样气，所以样气的导热、比热和样气的内部摩擦对测量结果都不产生任何影响，同时，这也避免了样气对微流量传感器的腐蚀，使得微流量传感器的抗腐性能大大提高。通过变化磁场强度(8)，使得微流量传感器上的背景气流不被检测。仪器摆放的方向因而对测量也无影响。
OXYMAT 61 型氧分析仪的响应时间非常短。因为样气室(6)直接与样气气路(5)相连，体积小，使微流量传感器响应迅速。
注意
样气中不能含有尘埃，样气室里决不能有冷凝物，这就是为什么需要做大量的气体预处理工作。
德国SIEMENS OXYMAT 61型氧气分析仪产品特点：
• 集成有参比气体循环泵 (外界空气)
• 线性度高
• 一体式设计
• 物理消零
• 四个自由编程量程，均可调零;*有量程都是线性的
• 电气隔离信号输出，可选 0/2/4 ～ 20mA (也可为负)
• 自动量程或手动量程切换;也可远程进行量程切换
• 标定过程中可存储测量值
• 时间常数在较宽范围内可选 (静态 / 动态噪声);即，分析仪的响应时间可与应用相匹配
• 菜单操作简单容易
• 长时间漂移小
• 两级带有独立密码设置的操作级别，可避免无意或其它无相关权限人员的输入
• 自动量程标定参数化
• 操作方式基于 NAMUR 标准
• 样气监测 (可选)
• 客户可按自己的要求选择：
- 客户验收
- 位号铭牌
- 漂移记录
• 使用膜式键盘和操作菜单，操作简单
• 响应时间短
• 可外接参比气(N2、 O2 或空气，压力约 3000kPa)，或者使用一个内置参比气泵泵入大气作为参比气
• 参比气监测参比气连接压力为 3000 ～ 4000kPa
• 可选测量范围，2.0% 或 5.0% O2
• 用内部压力传感器来校正样气波动
