宽能高纯锗γ谱仪系统

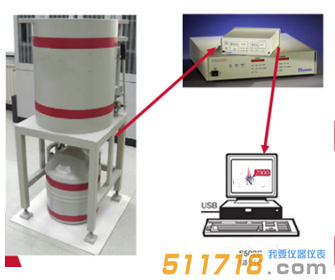

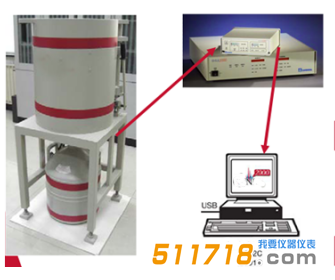

系统组成图：HPGe探测器→集成数字化多道分析器→谱获取、分析软件

配置清单：

1、 HY-BE5030P宽能型高纯锗探测器    1

2、 DSA-LX数字化多道分析器      1

3、 Genie-single全套谱软件         1

4、 PB-100国产铅室               1

5、 D-30液氮罐                   1

6、 NTD-30液氮自增压装置        1

1、HY-BE5030P高纯锗探测器

宽能型高纯锗探测器：

配置包括

Ø 2002C前置放大器，3m长高压、信号、电源线

Ø 7500SL垂直冷指，0.6mm厚碳窗

指标参数：

Ø 探测器面积：≥48cm2

Ø 探测器厚度：30mm

Ø 晶体面积：5000mm²，晶体厚度：30mm

Ø 能量范围：3keV-3MeV

Ø 相对效率：≥47%

Ø 分辨率：

≤0.425keV@5.9keV

≤0.675keV@122keV

≤1.80keV@1332keV

2、DSA-LX 多道分析器

Ø 基于先进数字信号处理技术、功能齐全的*化多道分析器

Ø 支持换样装置（相对DSA-1000新增的功能），内置WEB服务器

Ø 支持S502C或S500C V3.3版本，为zui新版本（DSA-1000支持的版本是V2.0）

Ø 包括高压和多道分析器

Ø 与计算机采用串行通讯（USB或RS-232C），软件设置参数、控制谱获取和分析

Ø 适于与单台计算机配套使用，无需联网使用

Ø 可与*有现有类型探测器相联接使用，实现能谱测量

Ø 杰出的计数率特性和温度稳定性

Ø 多项滤波参数组合设置，可与探测器实现zui佳组合

Ø 16K道谱存储器和转换增益，电子学内置高压，放大器，多道等

Ø 数字增益稳谱器

Ø 前面板实时信息显示：高压*性和幅度范围、死时间和测量状态等

Ø 脉冲幅度分析（PHA）方式或多定标（MCS）测量方式

Ø 数字示波器功能，实现zui佳*-零设置

Ø 系统开机自检功能

Ø 谱展宽: 对计数率2 kcps到100 kcps、数字滤波器上升时间0.2-30μs，平顶时间0-2.8μs、 0.6 ms平顶和正常的P/Z匹配， 60Co 1.33 MeV g峰FWHM的变化一般小于6%。 如果相关联的探测器禁止一定数量的长上升时间信号，这些结果可能是不可重复的

Ø 增益范围x1.6tox360

Ø 积分非线性: 在范围99%上，< 0.025% 满刻度

Ø 微分非线性: 99% 范围上, <1% ，包括积分非线性的影响

Ø 系统增益段可选择为：16384,8192,4096,2048,1024或512道

Ø 脉冲对分辨率–对选择的NORM探测器类型，好于500ns

Ø 增益漂移: <35 ppm/°C

Ø 零点漂移: 在15分钟操作后<3 ppm/°C. 一般在整个温度范围内小于1道(8K道谱)

Ø 过载恢复: 对满增益、任何成形(处理时间)和适当的*/零设置，在2.5非重叠脉冲宽度，从x1000过载，恢复到满刻度1% 内

Ø 金属外壳

Ø 尺寸：5.58 x 16.51 x 20.95 cm (2.2 x 6.5 x 8.25 in.)

3、Genie-Single 系列谱软件

3.1 基本谱软件：

Ø 硬件控制

Ø 谱获取、显示、存储和基本处理

Ø Windows 7或者Windows XP平台

Ø 独特的批处理功能，一键完成谱处理

3.2 γ谱分析软件

完整的谱分析处理功能，参数测定功能

Ø 寻峰

Ø 峰面积计算

Ø 本底扣除

Ø 效率修正

Ø 加权平均活度计算

Ø 母体-子体衰变修正

Ø 探测下限（MDA）计算

Ø *正级联符合相加校正

Ø 率刻度评估

Ø 增益自动校正

Ø 多种谱图打印选择

Ø 内置可编辑核素库：预制库文件包含核素大于200种

Ø 含打印机并给出报告

优势特点：

4、PB-100低本底铅室

低本底铅室

结构独特：

Ø 外套：9.5 mm 厚的低碳钢，

Ø 主体屏蔽： 4π方向均包裹10cm厚铅，

Ø 内衬层： 3mm铜。

Ø 桌脚调节范围：0-15cm

Ø 杠杆启动门

Ø zui内层喷塑

Ø 整体浇注

Ø 接通任意UPS电源的情况下，50-2000keV范围内的本底计数率<2.5CPS

5、D-30杜瓦瓶液氮存储罐

Ø 容量-30升

Ø 直径：43cm

Ø 高度：61.5cm

Ø 损耗率：0.5升/天

Ø 运输重量：11.8kg

6、NTD-30液氮驱动器

Ø 与D-30配套使用

Ø 压力计

Ø *全阀

Ø 手控阀

Ø 运输重量2.7kg

7、电脑以及打印机
