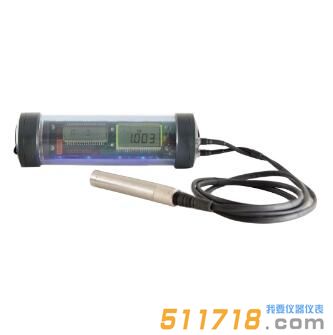

英国易高 UG20DL水下测厚仪是一种水下材料涂层测厚仪,适用于离岸检测。
英国易高 UG20DL水下测厚仪的防水深度达300米(1,000英尺),在具有CG100系列众多优点的同时,也具备更多的特点,发光显示屏简单易用。
该仪器提供双晶和单晶传感器,内存可存储多达5000 个单个读数,随带的A型扫描波形可下载到数据管理软件中,便于用户在陆上做进一步分析。
英国易高 UG20DL水下测厚仪产品特点:
300米(1000英寸)的深度等级
单膜和双晶探头传感器
自动探头识别和归零功能
脉冲-回波,脉冲-回波涂层,回波-回波和时间校正 模式(TCG)
数据存储:字母和数字顺序
数据存储功能:5000个读数和波形或A扫描
可下载到数据管理软件
英国易高 UG20DL水下测厚仪特征解释:
重复性/稳定性指示条
易高系列拥有6个竖条信号,当*有竖条全亮并且数字测厚仪上的一位数字稳定时,仪器即可得出可靠的测量结果。
V-型路径校正模式V Path Correction
双晶传感器由一个带两个晶体的探头组成(一个传输,一个接收声脉冲)。晶体被一个隔音屏障分开-声音从一个晶体传到另一个晶体,产生一个V型路径。 由于时间/厚度的关系是非线性的,V-路径校正模式就用来弥补这个错误。
英国易高 UG20DL水下测厚仪测量模式介绍:
脉冲-回波模式 (PE):
标准显示模式,测量从传感器探头基体到材料密度边界(通常是背面)的总厚度。适合凹洞和瑕疵的检测。
回波-回波模式 (EE):
又被称作ThruPaint™模式,可以忽略掉涂层的厚度,显示的是从表面到材料密度边界的直接厚度。
脉冲-回波涂层模式 (PECT):
同时显示材料厚度(PE)和涂层厚度(CT)。
英国易高 UG20DL水下测厚仪显示模式:
材料厚度数字显示模式:
*有型号的标准显示模式,以毫米或英寸为单位,用数字来显示厚度值。
A扫描显示模式---全波型(RF):
A扫描显示被测材料的反射声音或震荡的正弦波。RF模式显示的是全波。
A-扫描显示模式---半波型(正波形/负波形):
用户可以选择浏览整个波形(RF)的正波形或者负波形。这种半波形(RECT)模式显示整个过程的振幅
