TH8204可编程直流电子负载电流变化速率可达24A/μs(TH8204),设置分辨率为10μA (TH8201)可应对各种需电流高速变化的电源、电流传感器试验。

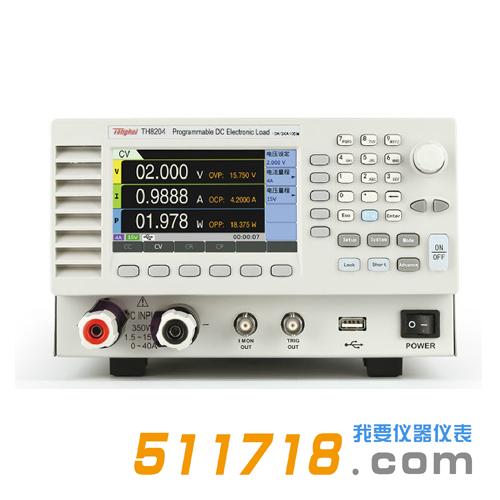

TH8204可编程直流电子负载产品简介:
TH8200系列可编程直流电子负载一款功能全的直流电子负载。本系列产品不仅具有CC/CV/CR/CP等基本功能更具备了任意IV特性(ARB)模式,可供用户根据输入电压任意设置电流来进行负载的模拟测试。
TH8200系列产品采用双核(ARM+DSP)自动控制硬件电路架构,使得系统运行更加稳定;完备的硬件保护电路功能(OVP、OCP、OPP、OHP、REV、UVP)对仪器及被测物实施更全保护,消除了用户的后顾之忧。采用高速、安..全、可.靠性强的16位采样芯片,确保采样精度和分辨率,单次采样可同步刷新电压、电流值;100K真实采样速率,测量精度高,抗干扰能力强,并能显示瞬态加载电流波形。
其电流变化速率可达24A/μs(TH8204),设置分辨率为10μA (TH8201)可应对各种需电流高速变化的电源、电流传感器试验。它还加入了可编程软启动功能。应用了Linux操作系统,使得设置储存文件的个数基本不受限制,并提高了对USB储存器的支持。
此外,本仪器前面板人性化的交互式设计使用户可以方.便快.捷的进行各种设置操作,更提供了丰富的有线、无线通讯接口LAN、WIFI、USB、RS232以及GPIB(可选)以满足用户的通讯及系统连接需求。
TH8204可编程直流电子负载性能特点:
恒定电流(CC)、恒定电阻(CR)、恒定电圧(CV)、恒定功率(CP)常规模式
动态测试、动态频率扫描、CR-LED测试、ARB测试、电池测试、时间测试、MPPT测试、OCPT测试、OVPT测试、OPPT测试、波形测试、列表测试、自动测试、负载效应测试模式
电流远程控制监视功能,外部触发功能
1mV/10µA高分辨率,纹波测量功能
动态电流/电压测试,高达50K的动态频率
电压电流测量在实现高精度的同时、测试速度可达100KHz
可编程的软启动功能
过电压(可编程)、低电压、过电流(可编程)、过功率(可编程)、过热、防反接等保护功能
远端电压补偿输入测试功能
短路功能模拟
Linux操作系统的采用是的内部参数文件存储的数量基本上不受限制
完善的U盘功能(参数文件的存储和加载, 界面截图,系统固件升级)
设置参数支持断电记忆功能
智能温控风扇
RS232(标配)、USB (标配)、Ethernet(标配)、GPIB(选配)、WIFI (选配)
配套上位机软件实现远端操作和监控
TH8204可编程直流电子负载产品应用:
1、电源类
充电器,开关电源,通讯电源,LED驱动,手机电池,充电宝等
2、新能源
太阳能电池,新动力汽车,电动自行车
3、电力电子元器件
保险丝/接插件/继电器/传感器
4、自动化设备集成测试
