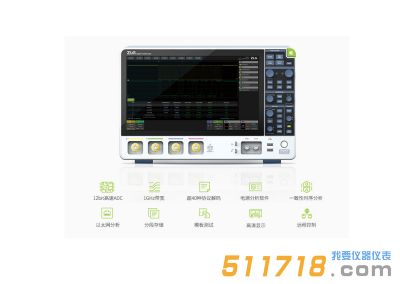

ZUS6000系列高精度智能应用型示波器采用12bit高速ADC，实现1GHz测量带宽，配备电源分析、智能硬件时序分析、汽车总线分析、以太网眼图、CAN眼图等功能，创新性X-Key功能和自定义G键，可以解决更多行业测试应用，让仪器变得更加智能。

ZUS6000系列高精度智能应用型示波器产品特性：

1.12bit高速ADC，看清波形微小细节

示波器的ADC 位数越高，波形的垂直分辨率就可以越细，就可以看到更多的波形细节。ZUS6000 采用12bit 高速ADC，垂直分辨点数达到4096点，测量精度达到0.8%，可以准确地观察到更微小的波形变化。

2.更低的本底噪声与无级FIR滤波，给你想要的真实波形

提升示波器ADC采样位数的同时，需要降低示波器本底噪声对实测信号的影响。ZUS6000 示波器不仅拥有良好的本底噪声（50Ω阻抗实测为137μVrms），还提供无级FIR 滤波器，可在10Hz-500MHz 之间设置任意滤波频点，滤除无效信号。

3.可单独配置的参数测量统计

在之前的示波器产品中，*有的测量参数使用的是同一阈值设置，如果要测试两个不同高度的上升时间，就需要将示波器暂停，通过修改配置做两次测量。ZUS6000可针对测量参数做单独的阈值设置，实现针对同一信号、在同一时刻，显示不同的测量结果。

4.多公式波形运算，提升计算效率

ZUS6000支持同时增加多达4个不同公式的波形运算，不同运算结果可以显示在不同的波形窗口，让工程师看到更多的视角和细节。运算通道可以选择显示与隐藏，同时不影响运算的正常进行，操作灵活，满足更多场合需求。

5.创新X-Key键实现自定义功能与测试流程

不同工程师使用示波器有不同的习惯操作，为了满足不同工程师的习惯需求，ZUS6000创新性的推出了自定义按键X-Key，工程师可以通过X-Key定制示波器操作、参数测量、波形保存、脚本分析等各种动作和功能，给您更多的自主选择。

6.电源分析插件全评估产品性能

ZUS6000提供的电源分析功能涵盖了输入输出特性测试，MOSFET、磁性元件、电容、电感等器件分析，调制波形测试，可以全评测电源产品的可靠性。

7.环路分析与PSRR测试，深入评估电源性能

稳定的反馈环路对开关电源来说是非常重要的，伯德图可以直观呈现负反馈系统的增益、相位的频率响应曲线，进而可以判断控制系统是否稳定。电源纹波比（PSRR）也是电源重要的性能参数，评估电源电压发生变化时，对输出的电压影响大小，ZUS6000提供的环路分析功能，配合信号注入器可以实现PSRR的快速测试。

8.标配40余种协议类型，创新双线jie码

ZUS6000不仅延续了致远仪器免费协议jie码的传统，提供了40余种串行通信协议jie码，还创新性的支持了双jie码功能，可以实现同一时刻，不同协议同时解析，这一实用功能将大大提升了工程师做协议分析的效率。

9.时序分析完成总线一致性测试

手机、智能穿戴、家电、多媒体影音、汽车电子配件等智能设备，对于内部总线通信时序一致性有严格要求。ZUS6000创新的时序分析功能，可分析IIC、IIS、SPI、MIPI-RFFE等信号的脉宽、幅值、边沿、建立时间、保持时间等参数，并导出测试一致性报告。

10.以太网总线分析

ZUS6000支持百兆以太网分析软件，能够自动测试以太网100Base-TX标准的信号特性，并在短时间内完成信号眼图，传输特性分析，并与标准协议参数做对比，给出信号测试结果（ Pass/Fail ），并支持完整测试报告的导出。
