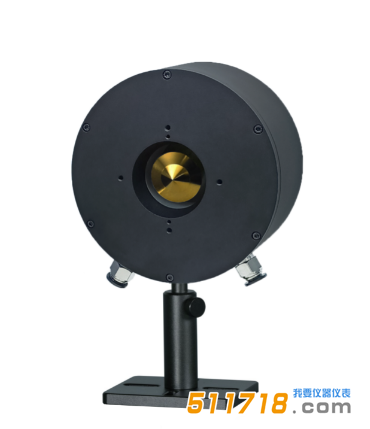

W10K-PT-45水冷型激光功率计探头锥体结构，有ɸ45mm的探测口径，适用于测量高功率密度的激光。

W10K-PT-45水冷型激光功率计探头产品简介：

W10K-PT-45型激光功率计探头适用于测量高功率密度的激光，水冷却模型下*大持续测量功率可达10kW，具有ɸ45mm的探测口径。

W10K-PT-45水冷型激光功率计探头产品特点：

锥体结构

水冷模式

45mm探测口径

PC端USB接口输出可选

*大连续测量功率可达10kW

W10K-PT-45水冷型激光功率计探头技术参数：

型号：W10K-PT-45

光谱范围(μm)：0.8 - 2, 10.6

功率范围：100W - 10kW

1、测量能力

分辨率 (W)：1

测量不确定度(±%)：<1

非线性度(±%)：<2

精度(±%)：<5

响应时间(s)：<3

吸收体类型：PT

探测口径(mm)：45

2、损伤阈值

*大平均功率密度：3kW/cm²

入射光束照射要求：为避免探头受损坏，对入射光束照射位置与倾斜角度提出如下要求：

①入射光束*心应照射在探头锥体*心，*大位置偏移量不超过光斑直径的1/4;

②入射光束*大倾斜角度±5度。

3、物理特性

规格(mm)：Φ146×70

冷却方式：水冷

冷却水流量(L/min)：8-10

接口类型：DB-9M

电缆长度(m)：5

选型说明：

①带CHLP-P型表头的台式激光功率计，型号为探头型号后面加“P”，例如“W10K-PT-45P”;

②连接PC端使用的USB型功率计，型号为探头型号后面加“U”，例如“W10K-PT-45U”。

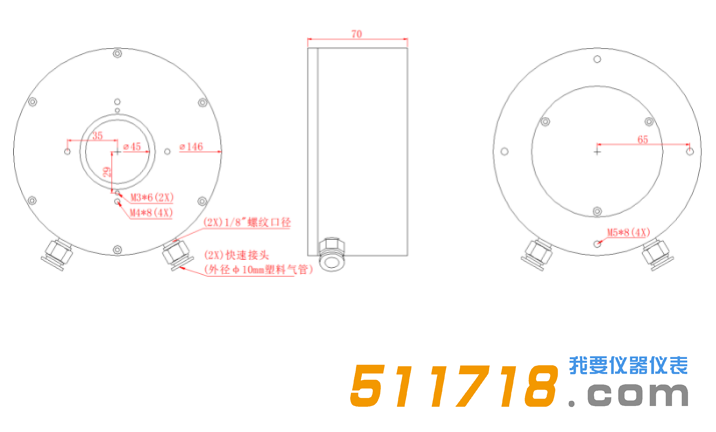

产品规格：

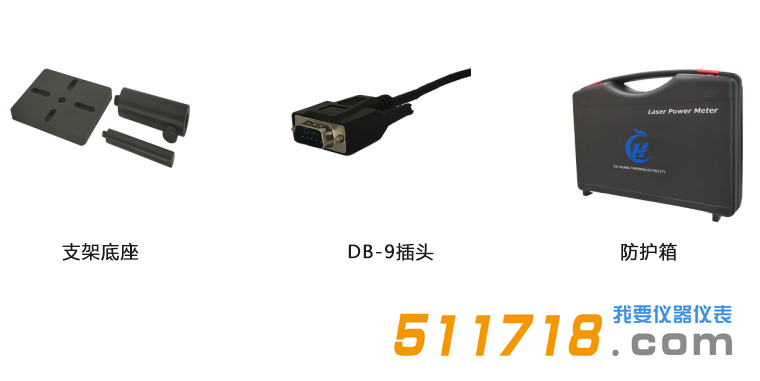

 W10K-PT-45水冷型激光功率计探头配件：
