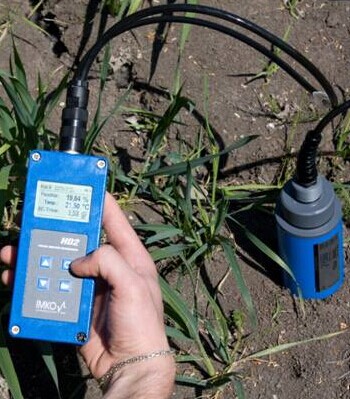

德国IMKO HD2便携式土壤水分速测仪于测量土壤表层的土壤水分、温度,该产品可自动计算的土壤电导率。德国IMKO HD2便携式土壤水分速测仪根据测量土壤深度可选择不同的探针,探针有110mm和160mm可供选择,该产品由手操器(数据显示装置)和探针两部分组成。
德国IMKO HD2便携式土壤水分速测仪产品用途:
HD2便携式土壤水分速测仪用于测量土壤表层的土壤水分、土壤温度,并可以显示计算的土壤电导率数值。测量土壤表层深度有11厘米和16厘米两种可选。
德国IMKO HD2便携式土壤水分速测仪测量原理:
基于TDR时域反射技术。用以直接测量土壤或其他介质的介电常数,介电常数又与土壤水分含量的多少有密切关系,土壤含水量即可通过模拟电压输出被读数系统计算并显示出来。测量时,金属波导体被用来传输TDR信号,工作时产生一个1GHz的高频电磁波,电磁波沿着波导体传输,并在探头周围产生一个电磁场。信号传输到波导体的末端后又反射回发射源。传输时间在10ps-2ns间。厂家发明了这种专有测量技术,使得仪器可以检测到小至3ps的时间信号。建立了时间采样的方法。从而使得土壤水分的测量变得更为准确和方便。
手持读数表:

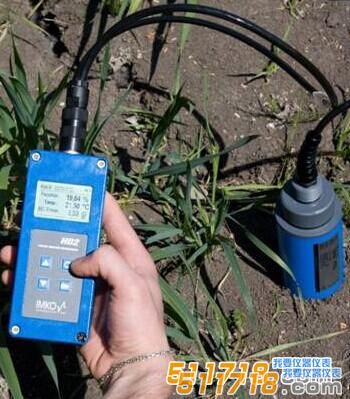

HD2手持读数表 | 图示 | |
显示项目 | 土壤体积含水量、土壤温度、土壤电导率、测量次数、传感器序列号、电池电量 |
|
供电 | 内置4节1.2V 五号(AA)可充电镍氢电池,2000mAh,约可以测量1500次 | |
兼容探头 | PICO-IPH、PICO32和PICO64 | |
承受温度范围 | -30~+80℃ | |
工作温度范围 | -20~+70℃ | |
充电电压 | 标准12V,很大15V,很小12V | |
充电电流 | 1A | |
充电时间 | 约2小时 | |
尺寸规格 | 150×64×36毫米 | |
重量 | 约437克 | |
TRIME-PICO32土壤水分温度探头 | 图示 | |
供电 | 7~24V DC |
|
电量消耗 | 100mA @ 12V/DC,测量的时候持续 2~3秒 | |
测量范围 | 0~100体积含水量 | |
测量精度 | ±1%(0~40%,0~6dS/m),±2%(40~70%,0~6dS/m);±2%(0~40%,6~12dS/m),±3%(40~70%,6~12dS/m) | |
重复性精度 | ±0.2%(0~6dS/m),±0.3%(6~12dS/m) | |
温度漂移 | 全量程的±0.3% | |
温度测量范围 | -15℃~+50℃ | |
温度测量精度 | ±0.2℃ | |
测量体积 | 0.25升(高110毫米×直径50毫米) | |
工作温度范围 | -15℃~+50℃(可定制其他温度量程) | |
探头主体材质 | 密封防水PVC(IP68) | |
探头主体尺寸 | 高155毫米×直径32毫米 | |
探针长度 | 110毫米 | |
探针直径 | 3.5毫米 | |
输出接口 | IMP-BUS、RS485、模拟输出(0~1V或4~20mA) | |
电缆 | 1.5米电缆带7针母口(RS485或模拟输出);5米电缆带4针母口(IMP-BUS);5米裸线 | |
校准数据 | 标准校准用于大多数标准土壤类型,可存储很多15个用户自定义校正曲线 | |
TRIME-PICO64土壤水分温度探头 | 图示 | |
供电 | 7~24V DC |
|
电量消耗 | 100mA @ 12V/DC,测量的时候持续 2~3秒 | |
测量范围 | 0~100体积含水量 | |
测量精度 | ±1%(0~40%,0~6dS/m),±2%(40~70%,0~6dS/m);±2%(0~40%,6~12dS/m),±3%(40~70%,6~12dS/m) | |
重复性精度 | ±0.2%(0~6dS/m),±0.3%(6~12dS/m) | |
温度漂移 | 全量程的±0.3% | |
温度测量范围 | -15℃~+50℃ | |
温度测量精度 | ±0.2℃ | |
测量体积 | 1.25升(高160毫米×直径100毫米) | |
工作温度范围 | -15℃~+50℃(可定制其他温度量程) | |
探头主体材质 | 密封防水PVC(IP68) | |
探头主体尺寸 | 高155毫米×直径63毫米 | |
探针长度 | 160毫米 | |
探针直径 | 6毫米 | |
输出接口 | IMP-BUS、RS485、模拟输出(0~1V或4~20mA) | |
电缆 | 1.5米电缆带7针母口(RS485或模拟输出);5米电缆带4针母口(IMP-BUS);5米裸线 | |
校准数据 | 标准校准用于大多数标准土壤类型,可存储很多15个用户自定义校正曲线 |
|
|
|

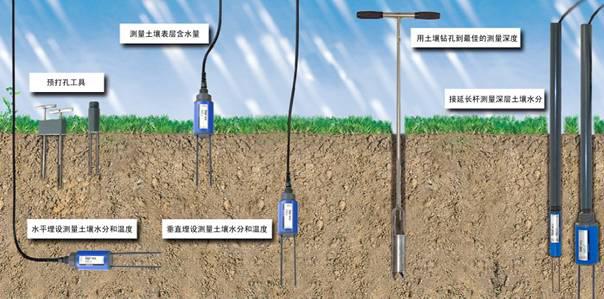

PICO64预打孔工具 | PICO32预打孔工具 | 标定套件 |
| ||
土壤表层水分探头延长杆 |
