QFA2068, QFA2068D 和 QFA2079 用在通风和空调装置中,用于获取房间内的相对湿度、温度。

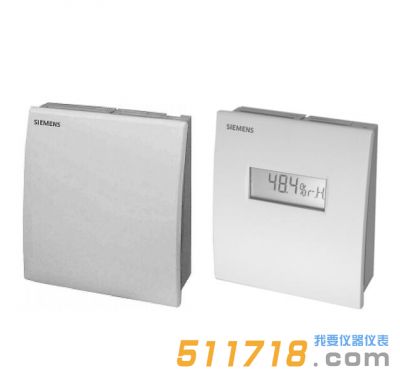

德国SIEMENS QFA2068/QFA2068D/QFA2079室内传感器产品简介:
● 工作电压 AC 24 V 或 DC 13.5…35 V
● 温度和相对湿度输出信号 DC 0...10 V / 4…20 mA
● 电容湿度测量方式
● 在*适范围内,精度为 ±3 % r.h.
● 使用范围 -15…+50 °C / 0…95 % r.h.(无冷凝)
德国SIEMENS QFA2068/QFA2068D/QFA2079室内传感器产品用途:
QFA2068, QFA2068D 和 QFA2079 用在通风和空调装置中,用于获取房间内的
● 相对湿度
● 温度
适用多种场合,传感器用作
● 控制传感器
● 测量传感器,适用于楼宇自动化和控制系统或指示装置。
例如:
● 办公室、医院、库房等
结构设计:
室内传感器设计为墙面安装。适用于大多数商用建筑的嵌入式导线盒。电缆需从后部(暗装)接入。
传感器由一个壳体和一个基板组成。两者扣在一起形成整体,也可以再次拆开。
测量回路、传感元件和设定元件位于壳体内的印制电路板上。
基板包含*有接线端子。
测量值显示
QFA2068D 的 LCD 显示屏可显示测量值。以 5 秒时间间隔交替显示以下测量值:
● 温度:单位为 °C 或 °F
● 湿度:单位为 % r.h.

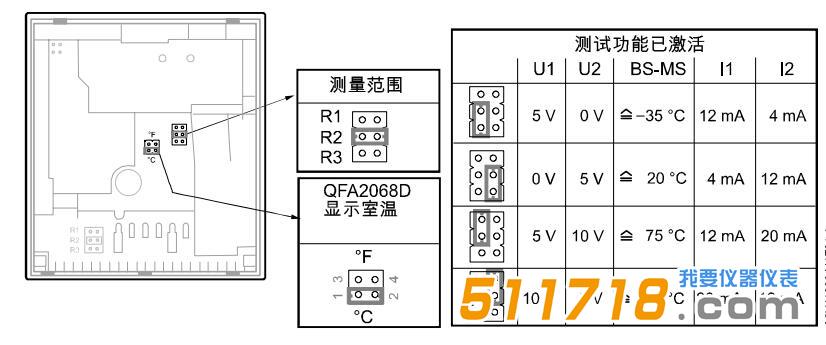

设定元件
设定元件位于壳体内。一个设定元件包含 6 个插脚和一个跳线。它用于选择所需的温度测量
范围并激活测试功能。配有 LCD 显示屏的型号具有第*个设定元件,包含 4 个插脚和一个跳线。
不同的跳线位置具有以下含义:
● 用于有源温度测量范围:
上面位置跳线 (R1) = –35...+35 °C,
中间位置跳线 (R2) = 0...50 °C(工厂设置),
下面位置跳线 (R3) = –40…+70 °C
● 用于激活测试功能:
跳线位于垂直位置:根据上表(“测试功能已激活”表)查询输出信号。
● 用于测量值显示 (QFA2068D)
– 水平位置的跳线,位于上面位置 = °F
– 水平位置的跳线,位于下面位置 = °C(工厂设置)
功能故障
● 如果温度传感器出现故障,60 秒后信号输出端 U2 (I2) 处的电压为 0 V (4 mA),且湿度信号输出端 U1 (I1) 的信号达到 10 V (20 mA)。
● 如果湿度传感器出现故障,60 秒后信号输出端 U1 (I1) 处的电压为 10 V (20 mA),且温度信号仍然正常。
注意事项:
工程施工
有源室内传感器的高功率损耗会产生自热从而影响温度测量,进而影响相对湿度测量的准确性。其影响程度取决于传感器的工作电压。
传感器针对工作电压 AC 24 V 或 DC 24 V 下产生的自热具有补偿功能。在其它电压下,会出现过度补偿或补偿不足的情况。而且,测量精度受以下因素影响:
● 主导气流
● 墙壁表面(粗糙、光滑)
● 墙壁材质(木质、石膏、混凝土、砖)
● 墙壁类型(内部、外部)
对于已安装的传感器,在运行大约 1 小时之后,该应用的测量误差保持恒定。可以在控制系统中(如控制器)根据需要进行调整。本地 LCD 显示屏上不显示校正。
需要使用有单独线圈的*全弱电 (SELV) 变压器专门为传感器供电。在计算和保护变压器时,*须遵守本地*全规定。
在计算变压器规格时,*须将室内传感器的功耗考虑在内。为保证传感器正确接线,请参阅与该传感器结合使用的设备的数据表。
*须考虑允许的电缆长度。
电缆敷设和选型敷设电缆时*须注意,平行敷设的电缆长度越长,电缆间的距离越小,电气干扰就越大。在存在电磁兼容性问题的环境中,*须使用屏蔽电缆。
次级供电线路和信号线需要使用双绞线。
QFA2079 的注意事项
湿度输出的端子 G1(+) 和 I1(-) *须一直连接电源,即使仅使用温度输出的端子 G2(+) 和 I2(-)时也*须如此
G1(+) 和 I1(-) 与 G2(+) 和 I2(-) 实现电气隔离。
工作原理:
相对湿度
传感器利用传感元件的电容值随湿度变化而变化来获取室内的相对湿度值。
电子测量电路将传感器的信号转换为连续的 DC 0...10 V 或 4…20 mA 信号,此信号与0...100 % 相对湿度对应。
温度
传感器利用传感元件的电阻值随温度变化而变化来获取室内的温度值。
变换的阻值转换为一个有源 DC 0…10 V 或 4…20 mA 输出信号,与 0…50 °C、–35…+35 °C或 –40...+70 °C 温度范围对应。测量范围可选。

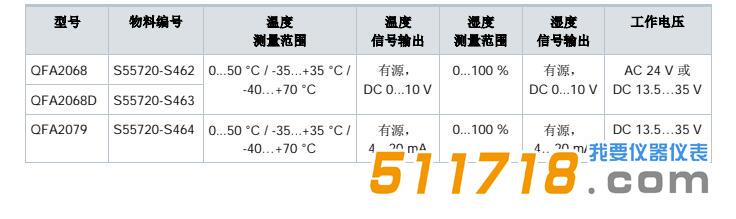

型号:
