德国Aaronia(安诺尼) HF60105射频电磁辐射分析仪配置清单:
推荐配置:
1)HF60105:
HF-60105主机:1个
标配HypeLOGr60100天线: 1个;
多功能三脚支架: 1个;
3000mAh充电电池: 1个;
充电器:1个;
SMA接头紧固扳手: 1个;
SMA转接头:1个;
1米长SMA电缆:1根;
使用手册(电子版)与MCS软件光盘(内置配置可用软件获悉):各1;
USB电缆: 1根;
-铝箱:1个。
使用将根据标配天线(探头)的频率特点适用于频率680MHz-10GHz的测试。如GSM,WiFi等。

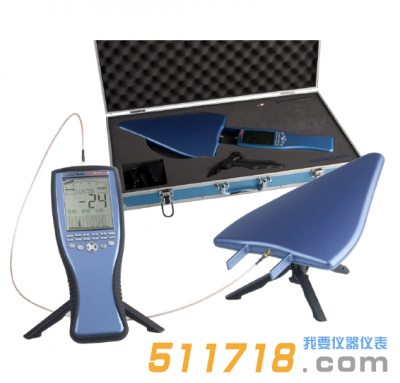

2)SUIT 1:
-包括上述HF60105供货清单中*有材料,除此之外还有:
Bicol 0G30100E天线: 1个;
SMA-N转接头1个;
抗压工程塑料箱: 1个
根据增加了BicoLOG30100E天线(探头),在标配的基础上增加了30MHz-1GHz的测试,如对讲机,电台。
选配件:
选件001(1MB内存扩展)
1MB的内存扩展。强烈建议在数据记录器使用! 标准配置的内存会很快用尽,内存扩展可以提供10000个记录, 标准的内存仅提供100个记录,标准的内存是64KB
选件002(高精度时间基准百万分之0.5)
TCXO温度补偿型石英晶体谐振器, 高精度的 TCXO 时间基准是为SPECTRAN特别设计的,显著改进了相位噪声(抖动),这使得使用非常窄的滤波器成为可能,*低到200Hz, 进而显著改进了灵敏度。 为了充分利用HF-60100的*大灵敏度, 此选项是不可缺少的。高精度时间基准,使得频率的测量精度大为提高。在将来的应用,例如时域测量,或者UMBT的选择性编码测量和显示,是所须的。这些应用正在开发中。 标配的产品没有此选项,时间基准是50ppm.
选件020(15dB 内置低噪前置放大器)
这个选件是内置的低噪声 15dB 前置放大器,特别是在测量及弱信号性能好。可以用切换开关打开。须订购的选件,价格也非常优惠。没有此选件,灵敏度将会降低15dB.
选件UBBV1 40dB 外接低噪声宽带前置功率放大器(1MHz-1GHz)
这个外接的低噪声前置放大器,频率范围宽,增益高达40dB , 特别是在测量及弱信号时,性能好,适合EN55011, EN55022 或者EN50371 电磁兼容测试。如果你使用我们的BicoLOG 天线,或者我们的PBS1 近场探头、EMC嗅探器,这个选件是达到好测试结果所需的。
选件UBBV2 40dB 外接低噪声宽带前置功率放大器(1MHz-8GHz)
这个外接的低噪声前置放大器,频率范围宽,增益高达40dB , 特别是在测量及弱信号时,性能好,适合EN55011, EN55022 或者EN50371 电磁兼容测试。如果你使用我们的BicoLOG 天线,或者我们的PBS1 近场探头和EMC嗅探器,这个选件是达到好测试结果所需的。
选件205 10GHz宽带峰值功率计,适用于 HF60105V4(X)
这个选项增加了频谱仪的宽带峰值功率计功能,测量范围达到10GHz, 它还可以准确测试具有高波峰因数的信号,例如WLAN信号,和很短的信号,例如雷达信号。 测量是实时的, 宽带的,带温度补偿的。它是测试线缆的衰减和和接收机的输出非常有效的手段。根据不同的频率,功率计测试的灵敏度达到约-50dBm, *大可测电平达到+10dBm ,如果增加一个20dB 的衰减器,*大可测量电平可达+30dBm .
辅件:
电磁干扰/电磁兼容近场探头 PBS1 和PBS2 (直流到9GHz)
可以直接指向干扰源进行测试,频率从直流到6GHz,也可以进行通用的EMC测试和监测。我们的近场探头和嗅探器包括5个探头,其中4个磁场探头,1个电场探头。
3000mAh锂电池
提供更长久的操作使用时间(增加了4倍)强烈推荐自动测试使用。 标配的1300mAh将被更换。
USB口连接线(特制)
连接频谱仪和电脑, 特制的高性能磁环,强烈推荐连接电脑使用。
频谱仪橡胶保护套
保护并且个性化你的频谱仪,装一个厚实的橡胶套,防止磕碰,不影响任何使用功能。
手枪式握把/微型三脚架
可拆卸的把手,实用的三角架。可接在HF60105的后面,手持方便,放在桌上也方便,例如连接电脑,使用MCS分析软件时。
多功能重型手枪式握把
强烈推荐在使用我们的HyperLOG天线时使用。简单快速改变天线及向。 适用天线摆放,使用大天线HyperLOG40XX和30XX, 专业用户需备。
12伏车载电源适配器
为设备主机和UBBV前置放大器充电。推荐移动用户使用。
1m, 5m 或10 m 低损耗SMA接头馈线
高质量特制SMA接头馈线, 连接任何HyperLOG天线, 或者BicoLOG 天线,
20dB SMA 接头衰减器
测试范围从+20dBm 扩展到+40dBm
SMA 接头直流隔离器
在测量直流电供电的信号时,例如 DSL/ISDN 线,须使用直流隔离器。它可以防止直流电源损坏频谱仪的输入端。直接将直流隔离器连接到HF60105的SMA输入端口即可。
校准电阻 SMA接头
专业用户需备。
