DPR300是一款计算机控制的超声脉冲发射接收器,具有很低的噪声接收响应和高性能的脉冲发射控制功能。连接超声探头和示波器使用,广泛应用于超声探伤、超声测厚、探头特性测量、材料特性测量等诸多领域。

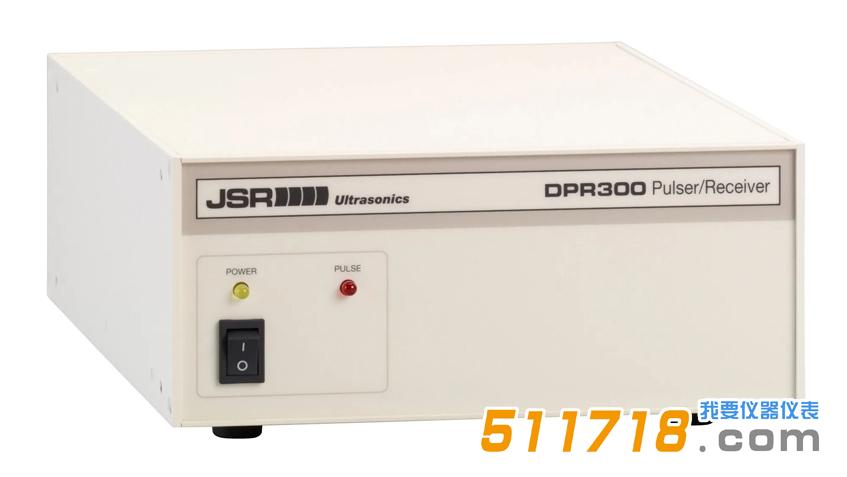

美国JSR DPR300脉冲发射接收器产品简介:
DPR300 脉冲接收器具有广泛的可调节性,包括接收器增益、高通和低通滤波器截止频率、脉冲能量、脉冲幅度、传感器阻尼、脉冲回波或直通模式选择、脉冲重复率 (PRF) 和脉冲发生器-触发源选择。
DPR300 的广泛特性使性能能够在广泛的应用中得到优化。
DPR300 包括适用于 Windows 的独立 JSR Dot Net 控制面板软件,软件开发人员工具包 (SDK) 使软件开发人员能够创建自定义 Windows 应用程序。
多台 DPR300 可以从一台计算机使用菊花链连接从一个单元到另一个单元进行控制。DPR500 设备可以是该菊花链的一部分。
DPR300 已用于广泛的无损评估 (NDE) 应用,包括超声波换能器和电致伸缩换能器,
用于评估涡轮机和飞机发动机部件、扫描声学显微镜、测厚、钢厂钣金制造的质量控制、管道和焊缝检测、超声波研究、层压材料检测、材料分析和检测、超声波成像和测量系统以及换能器评估。
DPR300 可以在出厂时配置为:

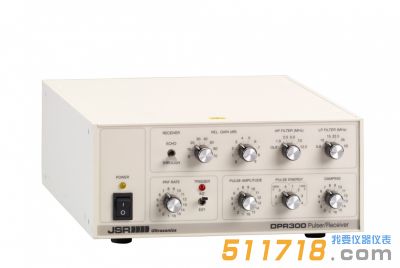

1) 手动控制、PC 控制或手动和 PC 控制。
2) 一个可调节的 100 V 至 475 V 脉冲发生器电源,适用于大多数常规应用。
3) 可调节的 100 V 至 900 V 脉冲发生器电源,适用于需要更高脉冲能量的应用。
美国JSR DPR300脉冲发射接收器产品特点:
. PC 控制和/或手动控制
. 带有 35 MHz、50 MHz 和 60 MHz 接收器的型号
. 带有标准或高压脉冲器的型号
. 接收器增益范围为 -13 至 +66 dB(80 dB 范围)
. 16 个可选传感器阻尼值
. 6 个可选高通和 6 个可选低通滤波器值
. 可选择的脉冲能量和脉冲幅度
. 可选择的低和高脉冲阻抗
. 接收器噪声水平为 49 µVp-p 输入参考(35 MHz 接收器)
. 适用于 Windows 7 和 10(32 位和 64 位版本)的 JSR Dot Net 控制面板软件和软件开发工具包 (SDK)。
