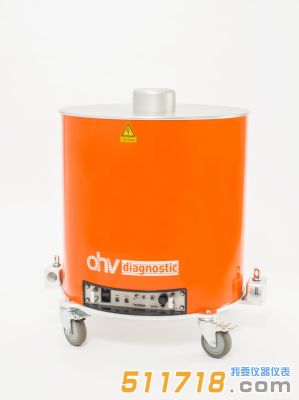

德国OHV DAC M40电缆振荡波局放仪是一款紧凑,轻量且用途广泛的DAC中压电缆振荡波测试系统,可进行耐压测试, 局放分析以及局放定位。
德国OHV DAC M40电缆振荡波局放仪产品简介:
ohv diagnostic出品的阻尼交流(DAC) M30, M40, M60是一种紧凑, 轻量且用途广泛的产品系列, 用于测试和诊断中压配电电缆。系统可编程控制, 具有自动耐压, 局部放电 (PD) 测量和分析以及局放定位功能。使用ohv套件可以轻松进行控制和分析, ohv套件是一款用于ohv diagnostic产品系列的通用软件平台。
DAC电缆测试不仅仅是基本的评估“好或坏”的测量手段, 更是一种高阶的分析和诊断理念。它允许对新装, 维修或计划检修的电缆绝缘状况进行评估, 从而为资产管理提供参考。系统的测量模式包括:
在同等或高于工况电压下的耐压测试,
对整体电缆系统进行局部放电测量, 分析和定位
介损因子 (tanδ) 的估算。
DAC电压测试和局放分析能够可靠地检测:
由安装或铺设引起的绝缘缺陷
电缆附件的缺陷, 即中间接头和电缆终端
由老化过程导致的电缆绝缘劣化
整套测试系统存储于坚固耐用的运输存储箱中, 便于通过火车, 货车甚至飞机运送至电缆测试现场。 *有配套的低压, 高压电缆, 连接附件, 校准器, 以及为测量短电缆准备的降频电容都包含在标准配置中。
德国OHV DAC M40电缆振荡波局放仪产品功能:
1、测试功能:
耐压测试
局部放电测量,分析和定位
基于IEC60270,IEC 60060-3的电缆测试
2、现场性能:
*大充电和峰值电压40kV。
系统包含DAC单元以及降频电容,总重大约100公斤。
坚固耐用的运输存储箱。
通过ohv诊断软件轻松直观地进行操作。
