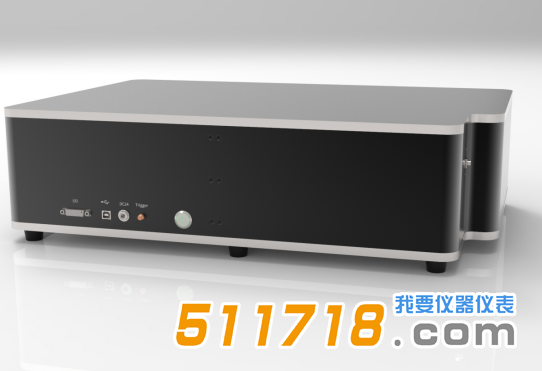

ATP7330高分辨率光栅光谱仪系列有四款不同焦长的型号:200,350,510和760mm。都采用了反射型光栅,方便快速更换,光栅塔轮通过软件控制,可准确定位光栅与测试波长。
ATP7330高分辨率光栅光谱仪系列产品简介:
ATP7330是集20年光谱仪研制经验,经过5年的研发,推出的高分辨率光谱仪,ATP7330都采用了反射型光栅,方便快速更换,光栅塔轮通过软件控制,可准确定位光栅与测试波长。ATP7330系统利用了仿真优化的光学系统来确保高分辨率,该设计同时通过纠正像差来提供多光纤同时成像的可能。ATP7330系列有多种输入、输出的选择,为科研者提供了无尽的可能性,扩展性与多样性。既可以使用单点探测器,也可以采用各类阵列相机。
ATP7330有四款不同焦长的型号:200,350,510 和 760mm。与棱镜型光谱或者透射型光栅不同的是,每一个ATP7330都可以覆盖从紫外到近红外、短波红外波段的应用,只需选择合适的光栅,就能拥有在波长与分辨率的选择上拥有更多自由度。
ATP7330可接收SMA905光纤输入光或者自由空间光,通过USB2.0或者UART端口,输出测量所得的光谱数据。
ATP7330只需要一个+12V直流电源供电,非常便于使用。*有的控制,均可以通过软件进行电动控制。
1、可拆换的三级光栅塔轮
每个塔轮可以安装三个光栅,订购时,可自由选配
塔轮有光学安装接口,安装后进行自动校准
可以根据需求优化波长覆盖范围,光通量以及分辨率
2、众多的探测器可选
制冷型 sCMOS
制冷型 CCD,*低制冷温度-60℃
制冷型背照式 CCD,制冷温度-30℃
制冷型 InGaAs CCD,制冷温度-30℃
3、多种附件可选
各种光纤束;
滤波转轮;
光源;
17种光栅可选;
波长校准和强度校准系统
选型表:
型号PN | 焦长 Focal Length | 数值孔径 Aperture Ratio | PMT 分辨率* PMT Resolution | CCD 分辨率** CCD Resolution | 线色散率* Linear Dispersion |
ATP7330-FL210 | 210mm | F/3.5 | 0.4 nm | 0.4 nm | 4.17 nm/mm |
ATP7330-FL350 | 350mm | F/4.2 | 0.1 nm | 0.14 nm | 2.38 nm/mm |
ATP7330-FL510 | 510mm | F/6.5 | 0.07 | 0.09 | 1.65nm/mm |
ATP7330-FL760 | 760mm | F/9.7 | 0.04 | 0.05 | 1.03nm/mm |
ATP7330高分辨率光栅光谱仪系列产品特征:
高分辨率,*高可达0.01nm;
四款不同焦长可选:210,350,510 和 760mm
*大光谱范围:180-2500nm(可按需求定制)
塔式转动光栅,内置3片光栅,多种光栅可选,150、300、400、500、600、900、1200、1800、2400、3600线;
供电电源:直流12V@<4A;
ADC位深:16位;
多种光输入接口:SM905光纤接口或自由空间输入;
双出口可同时配置两个CCD;
采用C-T结构设计,采用超环面慧差校准设计;
仪器的控制(如光栅转换、波长扫描等)全部由计算机控制
数据输出接口:USB2.0和UART;
20针扩展接口;
SMA外触发信号;
多种附件可选
ATP7330高分辨率光栅光谱仪系列产品应用:
拉曼光谱
荧光光谱
光致发光光谱
吸收、反射、透射光谱
激光诱导击穿谱仪 (LIBS)
显微谱仪
