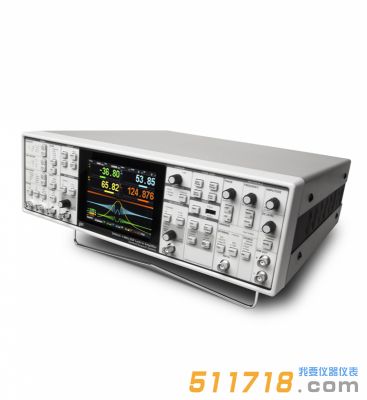

美国斯坦福SRS SR865A 锁定放大器

美国斯坦福SRS SR865A 锁定放大器

SR86** 锁定放大器提可从嘈杂的背景中恢复纳伏信号。SR86** 具有 4 MHz 频率范围、1 µs 至 30 ks 时间常数、很低噪声前端放大器和现代直观的用户界面,是任何同步检测应用的理想选择。
询价电话:
400 901 1718
服务保障:
  • 原厂仪器
  • 发票保障
  • 国内包邮
  • 售后无忧
美国SRS(斯坦福)
  • 销售顾问:

    周珊珊

  • 销售电话:

    400 901 1718

  • 销售QQ: 点击这里给我发消息
  • 销售邮箱:

    86@511718.com

  • 咨询时间:

    8:00-22:00

  • 仪器详情
51仪器仪表网(www.511718.com)-专业进口仪器供应商!我们提供丰富的仪器仪表种类、有竞争力的产品价格及良好的售后服务。

美国斯坦福SRS SR86** 锁定放大器提可从嘈杂的背景中恢复纳伏信号。SR86** 具有 4 MHz 频率范围、1 µs 至 30 ks 时间常数、很低噪声前端放大器和现代直观的用户界面,是任何同步检测应用的理想选择。


美国斯坦福SRS SR86** 锁定放大器产品特点:

. 1 mHz 至 4 MHz

. 触摸屏数据显示

. 1 µs 至 30 ks 时间常数

. 低噪声电压和电流输入

. 高带宽输出

. 10 MHz 时基输入和输出

. GPIB、RS-232、以太网和USB

. HDMI视频输出。


美国斯坦福SRS SR86** 锁定放大器产品简介:

. SR86** 4 MHz DSP 锁定放大器

SR86** 具有 4 MHz 频率范围、1 µs 至 30 ks 时间常数、很低噪声前端放大器和现代直观的用户界面,是同步检测应用的理想选择。

SRS SR86** 消除开关模式噪声的大型环形变压器到为您的手机带来锁定的 iOS 连接,在加速实验的同时消除更多噪声的高及 DSP 滤波器。

锁定性能始于前端。SR86** 前端提供先进的电压和电流输入放大器。输入的电压可切换单端/差分 JFET对放大器与2.5纳伏/√Hz的在1kHz的噪声和下10纳伏/√Hz的在10赫兹的噪声。

电压输入具有 10 MΩ 输入阻抗,可以交流或直流耦合。输入连接器屏蔽层可以通过用户可选的 10 Ω(接地)或 10 kΩ(浮动)电阻器连接到仪器接地。

SR86** 的内置电流放大器比以前的设计有了显着改进。电流输入范围可选择 1 μA 或 10 nA。1 μA 范围具有 400 kHz 带宽和130 fA/√Hz噪声,而 10 nA 范围提供 2 kHz 带宽和13 fA/√Hz噪声。

虽然内置电压和电流放大器适用于大多数应用,但 SR86** 还兼容 SRS 提供的全系列专用前置放大器。

 SR550 (FET输入),SR552 (BJT输入),SR554 (变压器输入),SR555 (120千赫电流安培)和SR556 (低噪声电流安培)都可以直接从SR86**的后面板的前置放大器电源端口供电。

. 灵敏度和输入范围

SR86** 的灵敏度设置是产生满量程输出的电压(或电流)。但与以前的设计不同,SR86** 的输入范围可以从前面板明确设置,而无需参考令人困惑的“动态储备”方程。

只需选择您的实验所需的灵敏度,然后选择不会过载的小输入范围。就是这样。

SR86** 的有效动态储备只是这两个设置的比值。例如,在 10 nV 灵敏度设置和 300 mV 输入范围内,SR86** 的有效动态储备为3 × 10 7,或接近 150 dB。

. 输出时间常数

SR86** 提供从 1 µs 到 30 ks 的传统 RC 响应输出时间常数,滚降为 6、12、18 和 24 dB/oct。但此外,SR86** 还提供先进的数字滤波器,可显着缩短测量时间,同时提高信噪比。

低于 3 秒,滤波器是高斯 FIR 滤波器,其噪声带宽与 RC 滤波器相同,具有明显更好的上升时间和阻带衰减。这些滤波器还具有对称的上升和下降曲线,可在频率扫描时保留特征形状。

在时间常数超过 3 s 时,滤波器是线性相位 IIR 滤波器,在等效阻带衰减方面,其稳定速度几乎是 RC 同类滤波器的两倍。

也可以在低于 4 kHz 的参考频率下选择同步滤波。同步滤波器滤除参考频率的倍数,在进行低频测量时非常有用,否则参考频率的倍数会出现在锁定输出中。

与以前的设计不同,SR86** 中的同步滤波器可以在不损失输出分辨率的情况下进行选择。

. 参考频道

SR86** 的指定参考频率范围为 1 mHz 至 4 MHz。检测可以在参考频率的基波或高达 99 次谐波处进行。

几种参考模式可用: 内部模式使用 SR86** 的*密内部振荡器作为参考。外部模式锁定到外部正弦或 TTL 信号。

在双模式下,锁定检测内部设置的参考频率和外部施加的同步信号之间的差频,允许直接恢复双调制信号。

在斩波模式下,SR86** 提供数字 PID(比例-积分-微分)控制器信号来同步SR540 光斩波器到锁定的内部振荡器。通过锁定直接控制斩波器,实际上可以消除频率漂移。

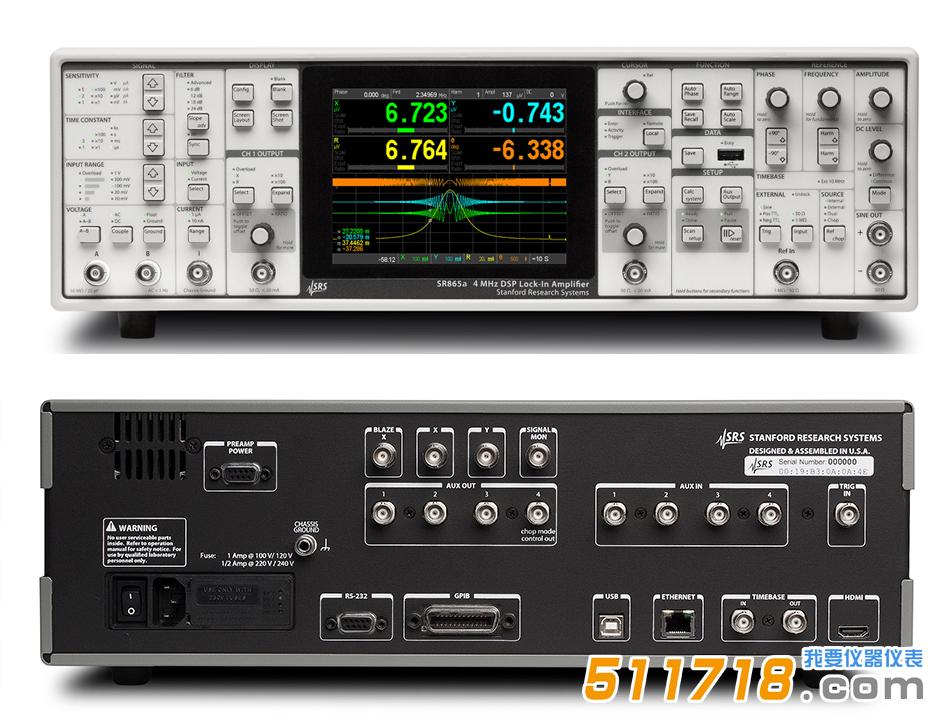

美国斯坦福SRS SR86** 锁定放大器.jpg.jpg

. 正弦输出

SR86** 提供*确的正弦波输出,可设置 6 位频率分辨率和 1 nV 至 2 V 的幅度范围。SR86** 输出的独特之处在于它可以配置为单端或差分(平衡)信号。

可对正弦输出施加高达 ±5 V 的直流偏移。还提供了与正弦输出同步的后面板逻辑电平同步信号。

. 时基

提供了后面板 10 MHz 输入和输出,允许将 SR86** 锁定到外部频率参考(例如FS725 10 MHz 铷频率标准)。

或者,SR86** 的 10 MHz 输出可用于将多个锁相或其他测试设备与 10 MHz 时基输入同步。

. FFT 显示

锁定放大器传统上是时域仪器,但有时更容易理解频域中的信号。SR86** 在这两个领域都适用。FFT 显示显示前端输入信号的频谱、混频器后信号或时间常数滤波器后信号的频谱。

使用 FFT 显示可以简化跟踪偷偷摸摸的噪声源的过程,否则这些噪声源会在传统锁定放大器的“单数”输出中丢失。

. 前面板触摸屏显示器

SR86** 前面板的中间是一个全彩色 640 × 480 触摸屏,可设置为显示 4 个数据通道。(当需要暗实验室时,LCD 屏幕可以从前面板或远程接口消隐。)

每个数据通道都可以配置为显示 X、Y、R、Θ、Aux In (1-4)、Aux出局 (1-2)、X 噪声、Y 噪声、正弦幅度、正弦输出直流电平、参考相位或参考频率。

屏幕可以设置为将数据通道显示为大数字,从房间对面很容易看到,或者作为“条形图”显示显示每个通道的完整历史记录,

可选择时间范围从 0.5 s/div 到 2 天/格 即使不显示测量值,SR86** 也始终会保存*有测量值,确保不会丢失任何数据。

触摸屏还会持续显示关键锁定设置参数,例如相位、参考频率和正弦幅度。后面板 HDMI 端口允许在任何 HDMI 显示器或电视上查看 LCD 屏幕。

*有常用控件:时间常数、参考频率、正弦幅度和偏移、输入配置等,均可通过专用的前面板旋钮或按钮进行控制。

通过触摸屏上显示的菜单访问不常访问的配置设置,例如 TCP/IP 设置和其他通信设置。

. 计算机连接

SR86** 标配几乎*有可以想象的远程接口。当然提供GPIB (IEEE488.2)和RS-232,以及 USB(测试和测量类)和以太网(VXI-11和 telnet)。

SR86** 拥有自己的网络服务器,允许仅通过浏览器远程监控和控制仪器。

前面板 USB 端口允许将数据和屏幕截图传输到 USB 闪存驱动器。

数据可以保存为逗号分隔文件或 MATLAB 兼容的 .MAT 文件。将屏幕截图和数据合并到报告或电子表格中从未如此简单。


如需了解更多 美国斯坦福SRS SR865A 锁定放大器 原理、使用方法、操作视频、技术参数、说明书文档,请联系51仪器仪表网工作人员。
