光纤对准

功能区到功能区对齐

适用纤维种类

SM(ITU-T G.652)、MM(ITU-T G.651)、DS(ITU-T G.653)、NZDS(ITU-T G.655)

纤维数

单纤，2~12纤

适用光纤尺寸

单条：包层直径125㎛，包层直径250，900㎛带状：包层直径125㎛，带状纤维粗细0.25～0.40mm

光纤设置和切割长度

10mm

拼接方式

熔接模式：100，加热模式：100

典型的熔接损耗

SM：0.05dB，MM：0.02dB，DS：0.08dB，NZDS：0.08dB

回波损耗

> 60dB

拼接时间

标准 SM(ITU-T G.652) 典型 16 秒

熔接损耗估计

可用的

套管加热时间

1~2芯20秒，4~12芯50秒

适用保护套

40mm, 60mm(光纤), Micro

拼接结果的存储

*后 10,000 个结果存储在内部存储器中。

（图像 10,000 个结果）

张力测试

2N

操作条件

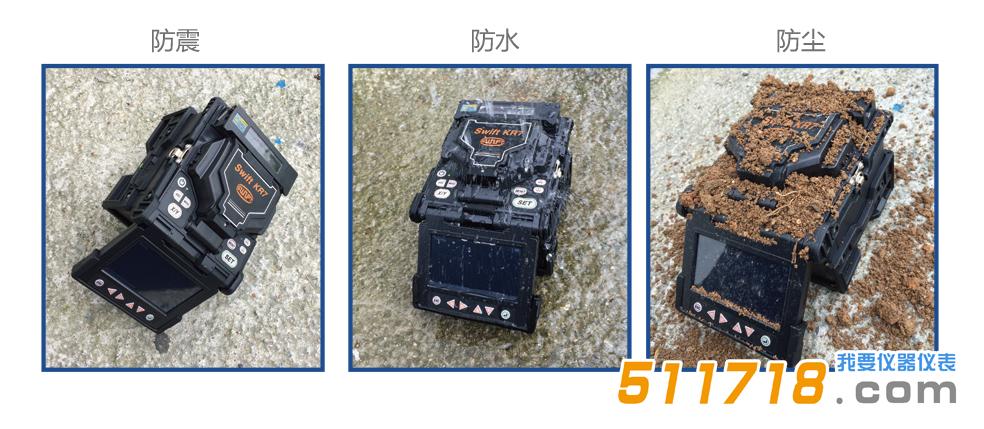

海拔高度：0~5,000m，温度：-10℃~50℃，湿度：0~95%，风速：15m/s，无冷凝，防尘，防水，防震

储存情况

温度：-40℃~80℃，湿度：0~95%

尺寸

142(W) ｘ163(L) ｘ146(H)mm(包括橡胶)

重量

2.0kg(含电池2.5kg)

查看方法和显示

两个 CMOS 摄像头和带触摸屏的 4.3 英寸彩色液晶显示器

纤维视图和放大倍数

20 倍，*大 55 倍

电源

DC 锂聚合物电池(DC 14.8V, 6000mAh), 100~240V AC Adapter

电池熔接次数

200cycle

电*寿命

超过 1,500 次

终端

USB, 外接电源（DC 12V 可用于汽车雪茄插口）DC 输出 13.2~16.8V
