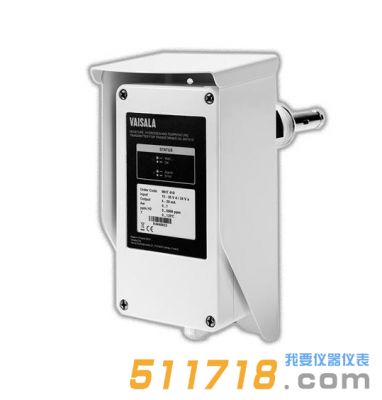

Vaisala MHT410 水分、氢气含量及温度变送器可以对电力变压器绝缘油进行可靠的在线监测。MHT410 采用专门设计的探头 ，能 够 实 时 传 送 与 变 压 器 健 康 状 况 相 关的测量值和趋势数据。

芬兰维萨拉VAISALAMHT410水分、氢气含量及温度变送器产品描述：

MHT410变送器可实现变压器油中水分、氢含量和温度的直接测量，这一点与传统解决方案迥异。MHT410所采用的非薄膜技术在欠压 和过压条件下均可工作。每只探头均逐个在压力测试环境下进行过泄漏测试。

MHT410不使用抽油泵、软管、电池、阀、薄膜或其它可能发生故障或导致电力中断的易磨损零件。该变送器能够耐受宽幅度温度变化、震动和恶劣室外环境。金属外壳防护等级为IP66.并配有遮阳(雨)罩。另外其EMC容错性也已经过特殊设计。*有电气连接均已隔离。MHT410还可耐受短时间的断电。

芬兰维萨拉VAISALAMHT410水分、氢气含量及温度变送器产品特点：

在线监控绝缘油浸变压器

直接在油中测量，无需借助泵或隔膜等手段

水分和氢气传感器与变压器中的油直接接触

实时监控变压器运行状况

提供变压器故障状况信息

采用厂家设计的探头，坚固耐用、易于安装

外形紧凑

采用隔离型输入和输出，设备符合EMC标准，金属外壳达到IP66防护等级

探头安装深度可调节，适用于各种变压器

芬兰维萨拉VAISALAMHT410水分、氢气含量及温度变送器产品技术参数：

测量范围(油中):0 ~ 5000 ppm

*大允许误差(油中温度范围：-20 ~ +60 °C) (-4 ~ + 140 °F):读数的 ±20% 或 ±25 ppm(取数据较大者)

重复性:读数的 ±10% 或 ±15 ppm(取数据较大者)

*小检测限值:20 ppm

典型长期稳定性:读数的 3%/年

对其它气体的交叉灵敏度:< 2% (CO2.  C2H2.  C2H4. CO)

响应时间:63%： 2.5 小时(传感器未处于自校验循环中)，90%：17 小时

预热时间:2 小时，达到完全技术指标为 12 小时

传感器:催化钯镍合金膜固态传感器

油中水分测量

测量范围(油中):0 ~ 100%相对饱和度 / 水活度aw 0  ~ 1

20 °C (+68 °F) 时的*大允许误差(包括非线性、湿滞和重复性)

0 ~ 90%RS (aw 0.9 ~ 1.0):±2%RS (aw ± 0.02)

90 ~ 100%RS (aw 0.9 ~ 1.0):±3%RS (aw ± 0.03)

传感器响应时间

(90%，+20 °C (+68 °F) 时静止油中测量):10 分钟

传感器:HUMICAP® 180L2

温度测量

测量范围: -40 ~ +120 °C (-40 ~ +248 °F)

+20 °C (+68 °F) 时的*大允许误差):± 0.2 °C (0.36 °F)

传感器:Pt1000 RTD F0.1 类 IEC 60751

油液类型:矿物油

工作湿度范围:0 ~ 100%RH，冷凝

工作温度范围(电子元件):-40 ~ +60 °C (-40 ~ 140 °F)

存储温度范围: -40 ~ +60 °C (-40 ~ 140 °F)

耐压范围(探头、短期):真空 ~ 10 bara

耐压范围(探头、持续):4 bara(*大值)

集成短时停电保护:>  3  秒

电磁兼容性：

符合 EMC 标准 EN61326-1“工业环境”

直流电供电时，符合 CISPR22 B 类排放限制

在以下测试中，符合 IEC 61000-6-5 的要求

IEC 61000-4-2

IEC 61000-4-3

IEC 61000-4-4

IEC 61000-4-5

IEC 61000-4-6

IEC 61000-4-8(100 A/m 持续场强)

IEC 61000-4-11

IEC 61000-4-12

(本列表将持续更新)

工作电压 *:15 ~ 30 VDC，24 VAC (±15%)(隔离电源)

功耗:4 W(典型值)-12 W(*大值)

模拟输出(电流)*:三路隔离输出 4 ~ 20 mA，无源(灌电流)

外部负载：500 Ohm(*大值)

设备发生故障时的故障状态指示电流：3.5 mA(默认值),

用户可针对每条通道进行配置

+20 °C 时的模拟输出精度：± 0.125% 全量程

模拟输出的温度相关性：± 0.006 %/ °C 全量程

数字输出*：隔离型 RS-485 半双工---RS-485(维护端口，非隔离)

协议：MODBUS RTU，串行 ASCII 命令

螺丝接线端子：电线尺寸 AWG 22-14

单股线(实芯)1.5 mm2

绞线(弹性)1.0 mm2

建议的电线扭矩：0.4 Nm
