DM5E超声波测厚仪使用说明

DM5E 超声波测厚仪：DM5E Basic/DM5E/DM5EDL系列是GE传感与检测科技推出的新一代便携式腐蚀监测超声波测厚仪。

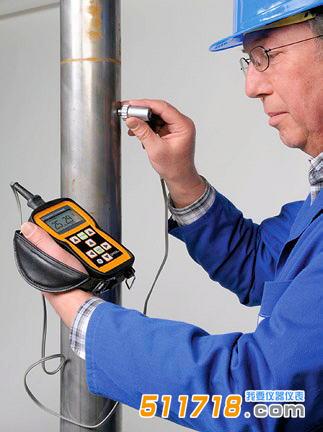

DM5E超声波测厚仪改进了先前腐蚀测厚仪的性能，在正常温度以及高温时拥有更佳的厚度测量稳定性和可重复性。DM5E 超声波测厚仪可在恶劣的工作环境下运行，进行油气以及石化和发电行业的管道、压力容器及储罐的壁厚测量。

DM5E超声波测厚仪操作流程：

【开关机】

将探头(例如DA512探头)连上机器;长按CAL/ON键开机;长按CAL/ON键关机。

【探头设置】

(机器有记忆功能，*次选择后，以后如果不改探头型号，无需重新选择)：按MODE键数次，直到出现“探头设置”提示;按下面的▽键直到与机器相连的探头(比如DA501,或者DA512)突出显示;按“右选择键△”。

【参数配置】

选择探头结束后，机器会自动加载合适的参数，无需重新设置。需调整参数，可按MODE键数次进入“配置菜单”,通过△、▽使需要修改的参数突出显示，进行调整，调整后按CAL/ON键保存修改。再按MODE键退出设置。

【厚度测量】：

(1)开机后机器提醒“请校准探头”;

(2)按CAL/ON进入“探头校准”;

(3)按左选择键△;

(4)按右选择键△;

(5)屏幕显示0.00mm， 1PT，v=5900m/s(其中v=5900m/s为声波在钢中的声速)，即可开始测量。 在需要测量的钢制零件表面涂上耦合剂(可以使用耦合剂，或者轻机油，或者甘油)，将探头放在涂耦合剂位置，即可读出测量部位的厚度。 如需测量带涂层的工件，需按MODE键数次进入【参数配置】，将其中的“DUAL MULTI”修改为“开”。

【设置声速】：

(1)在测量状态轻按“CAL/ON”键，出现校准提示;

(2)按右选择键△(CAL/ON)提示校零;

(3)按右选择键△(校零)，出现提示“将探头放在标准块上”;

(4)按右选择键△(取消)，提示设置声速;

(5)通过上下左右键修改声速数值;

(6)短按“CAL/ON”退出“声速设置”返回测试状态。

所有类型的 DM5E 均提供多种测量显示 DM5E DL 配有内置数据记录仪，它能够将多达 50,000 条记录存储在网格文件和线性文件中。
