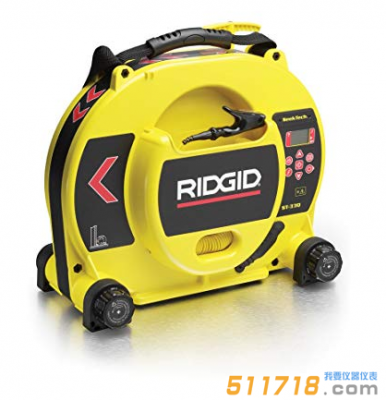

美国RIDGID ST-33Q信号发生器

美国RIDGID ST-33Q信号发生器

美国RIDGID ST-33Q信号发生器是一个功能强大,多频率输出的信号发生器,用于帮助定位地下管线。
询价电话:
400 901 1718
010-58485776
服务保障:
  • 原装正品
  • 发票保障
  • 国内包邮
  • 售后无忧
美国RIDGID
  • 销售顾问:

    李艳

  • 销售电话:

    400 901 1718

  • 销售QQ: 点击这里给我发消息
  • 销售邮箱:

    86@511718.com

  • 咨询时间:

    8:00-22:00

51仪器仪表网(www.511718.com)-专业进口仪器供应商!我们提供丰富的仪器仪表种类、有竞争力的产品价格及良好的售后服务。

美国RIDGID ST-33Q信号发生器是一个功能强大,多频率输出的信号发生器,用于帮助定位地下管线。


美国RIDGID ST-33Q信号发生器产品简介:

ST-33Q 是一个功能强大,多频率输出的信号发生器,用于帮助定位地下管线。

工作方式分为三种:直连模式,夹钳模式,感应模式。

直连法:信号发生器的导线直接连接到目标管线及大地。

感应法:信号发生器置于管线上方 ,内部的天线产生一个偶极子场给目标管线产生一个感应电流。

感应夹钳法:感应夹钳围绕目标管线一周,没有金属直连

ST-33Q 通过给管线或其他导体施加一个特定频率的电信号,使得地下管线能被相应的接收器检测到


美国RIDGID ST-33Q信号发生器产品特点:

·使用电池或外接电源

·通用信号发生器用于直连及夹钳法

·频率从 10Hz 到 490KHz

·10W输出功率

·直连法:可自定义设定任意频率(10Hz-262kHz)

·感应法:提供8kHz和33kHz两种选择

·独特的感应线圈设计,感应功能强大

·LCD液晶显示屏,显示施加目标管线的阻抗,电流强度,功率电池等状态参数

·6节1号电池供电


美国RIDGID ST-33Q信号发生器安全及注意事项:

工作场所安全注意事项

·保持工作场所干净整洁和照明充分。混乱和昏暗的环境容易引起安全事故的发生。

·不要在易燃易爆等的危险环境下操作电气设备或者电动工具,例如易燃易爆的液体、气体或粉尘环境下。电气设备或者电动工具可能会产生火花,会引燃这些粉尘或气体。

·在操作机器时,使无关人员(包括小孩、旁观者、非工作人员等)远离工作现场。注意力分散可能会使你操作的工具失去控制。

用电安全

·不要操作已拆掉了电气部件的工具。曝露的内部元器件会增加被伤害的危险。

·不要曝露在雨或者潮湿的环境中。不要让电池接触到水,水进入到电器设备里面会增加电击的危险。

·不要探测高压电线。

电池安全使用须知

·仅使用指定尺寸和类型的电池。不要混用不同类型的电池(例如,混合使用碱性电池和可充电电池)。也不要混合使用未充电的电池和已充满电的电池(例如,也不要混合使用已用过的电池和全新的电池)。

·按照可充电电池厂家的要求对其进行充电。使用不正确的充电器会引起电池过热从而使电池破裂。

·正确处理已耗费的电池。在高温环境下电池会爆炸,因此不要丢弃在火里。有些国家的法律对电池的回收有特别规定,请遵守其相关规定。

个人安全注意事项

·请集中注意力,专注于自己的工作。

·使用个人安全防护设备,包括手套。

·保持争取的姿势和注意身体平衡。

·使用正确的附件,如保持机器设备稳定的装置。

·避免交通事故。当在靠近公路的地方操作设备时,保持高度警惕周围移动的车辆并穿戴有特殊醒目标记和具有反射光线功能的衣服或马甲。

使用注意事项

·请在仔细阅读完操作手册或参加培训后,使用该设备。

·不要将天线浸在水中,请将该设备放置于干燥的环境中。

·禁止未经培训的人员或小孩使用该设备。请注意保存该设备,避免以上人员可以轻易拿到。

·认真保养该设备。

·仔细检查破损零部件及任何可能引起设备损坏的环境。

·运输过程中请使用硬质包装箱。

·不要在高温或过热的条件下使用该设备。

·使用生厂商指定的零部件进行维修及更换。

·遵守使用说明书的要求来更换附件。

·正确的维护保养,更换电池前请清洁机器。不要直接使用液体清洁剂或气雾清洁剂,请用湿布清洁机器。

·进行安全检查。

以下情况需要进行维修服务

·如果有液体溅入设备或有异物进入设备中;

·按照操作程序无法正常操作设备;

·如果设备坠落或其它任何情况下损坏了该设备;

·如果设备性能有了非常明显的改变。


美国RIDGID ST-33Q信号发生器操作技巧:

·一般来说,电阻越小,管线传导能力越强,所需要的电压越小。以下几种情况可能导致电阻增大:管线的远端没有深入地下(接地);管线中间有断点,例如非金属接口等。

·有可能会出现这种情况:管线电阻值非常小,但是极小的电流能够通过其连接点。例如线缆有一段暴露在潮湿的泥土中,这一段距离连接点很近,但是远端没有接地。则泥土中到连接点的这一段电流强度很大,但在远端,靠近未接地的端点处电流强度很小。

·好的回路拥有足够量的电流强度,使得定位仪能获得稳定,清晰地信号。

·要减小回路电阻值,连接导线前线刮掉灰尘,油漆,锈渍等。

·好的接地能保证低的电阻值,使电流衰减更少而提供更稳定的信号。为了更好的接地,可以将接地桩插得越远越好。潮湿的土地导电性更好。如果土壤较干燥,可以人为地倒些水在接地桩附近以增强其导电性。

·信号发生器的导线就像天线一样,是可以产生很强的信号的。因此如果发生器放置的位置离定位管线非常近,将导线收起放进发生器的盒子里,以降低其产生的干扰信号。这在感应模式下尤为重要。

·通常,在直连模式下起始频率选择8kHz,感应模式下起始频率选择33kHz。较低的频率传导的距离更远,因为低频的损耗更小。高频信号通常易于被探测到,但是传输距离比较短,并且容易施加到其他管线上,导致信号干扰,降低了准确度。



51仪器仪表网,可为您提供仪器仪表解决方案,您可在www.511718.com了解更多的产品介绍,也可通过致电我司销售工程师咨询产品详细参数、价格、及使用方法。
仪器参数Parameter
我们会努力按照原厂技术参数翻译编辑,如技术参数中英文有差异,以英文参数为准。

美国RIDGID ST-33Q信号发生器技术参数:


ST-305

ST-510

ST-33Q

有源频率

4

5

所有

感应频率

3

5

2

同时加载2种频率

不能

不能

阻抗自动匹配

数字显示

不是

大输出功率

5W

10W

+5W*

可变信号强度调整

低,中,高

可调

低, 中, 高

其他品牌兼容性

不能

频率内置

用户自定义

电池检查

开机检查

实时检查

实时检查

重量

1.1公斤

2.0 公斤

5.5 公斤

FCC & EN 55022需求

A级

B 级

A级

*当ST-33Q接外部电源或者可充电电池的时候,在自联模式下功率可提高到10W





仪器附件Enclosure

美国RIDGID ST-33Q信号发生器配件:

感应信号夹钳

·当直连法不适用的时候, 感应夹钳可以用于给目标施加信号

·可以夹取长100毫米的管线

·LED指示灯可以显示夹钳工作状况



如需了解更多 美国RIDGID ST-33Q信号发生器 技术参数或有任何疑问,请联系51仪器仪表网工作人员。
