红外热像仪工作原理

红外热像仪
作者: 仪器仪表网
浏览:180

热像仪是利用红外探测器和光学成像物镜接受被测目标的红外辐射能量分布图形反映到红外探测器的光敏元件上,从而获得红外热像图,这种热像图与物体表面的热分布场相对应。

 红外热像仪是利用红外探测器和光学成像物镜接受被测目标的红外辐射能量分布图形反映到红外探测器的光敏元件上,从而获得红外热像图,这种热像图与物体表面的热分布场相对应。通俗地讲红外热像仪就是将物体发出的不可见红外能量转变为可见的热图像。热图像的上面的不同颜色代表被测物体的不同温度。


现代红外热像仪的工作原理是使用光电设备来检测和测量辐射,并在辐射与表面温度之间建立相互联系。所有高于jue对零度(-273℃)的物体都会发出红外辐射。 红外热像仪利用红外探测器和光学成像物镜接受被测目标的红外辐射能量分布图形反映到红外探测器的光敏元件上,从而获得红外热像图,这种热像图与物体表面的热分布场相对应。通俗地讲红外热像仪就是将物体发出的不可见红外能量转变为可见的热图像。热图像的上面的不同颜色代表被测物体的不同温度。通过查看热图像,可以观察到被测目标的整体温度分布状况,研究目标的发热情况,从而进行下一步工作的判断。


工作时,红外热像仪利用光学器件将场景中的物体发出的红外能量聚焦在红外探测器上,然后将来自每个探测器元件的红外数据转换成标准的视频格式,并在标准的视频监视器上显示出来,或记录在存储器上。

目标的热图像和目标的可见光图像不同,它不是人眼所能看到的目标可见光图像,而是目标表面温度的分布图像,红外热像仪使人眼不能直接看到目标表面温度的分布情况,变成人眼可以看到的代表目标表面温度分布的热图像。

由于红外热像仪的特殊原理,在研发及生产/流程测试中,红外热像仪可用于实时捕捉并记录热分布及变化,方便工程人员查看并准确测量设备、产品及流程中加热曲线或散热、泄漏以及其他温度因素。这也是红外热像仪可以广泛应用于诸如微电子、造纸业、汽车行业、塑料注塑成型、家电设计等各个领域的原因所在。

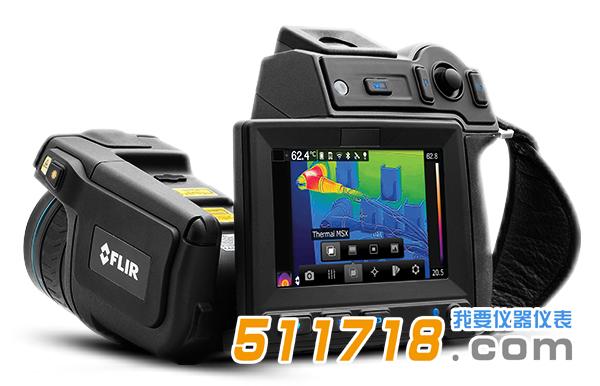

今天给大家推荐一款美国Teledyne FLIR T840红外热像仪

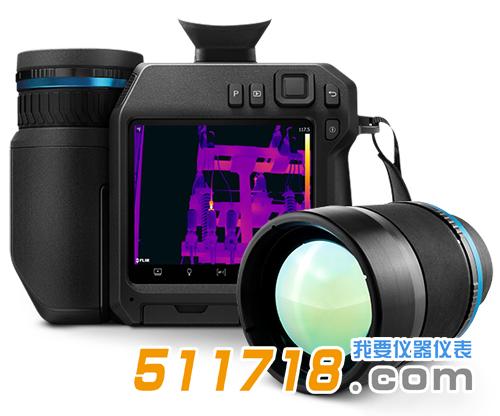

FLIR T840红外热像仪采用可180°旋转的镜头平台和深思熟虑的人体工程学设计,有助于用户快速诊断难以接触的部件。凭借集成的目镜取景器和明亮的4英寸彩色LCD显示屏,T840可以在很刺眼光照条件下轻松进行户外检测。采用可180°旋转的镜头平台和深思熟虑的人体工程学设计,有助于用户快速诊断难以接触的部件。6°长焦镜头选项可确保从更远的距离测量小目标的温度。
