接地电阻测试仪使用方法、用途及类别

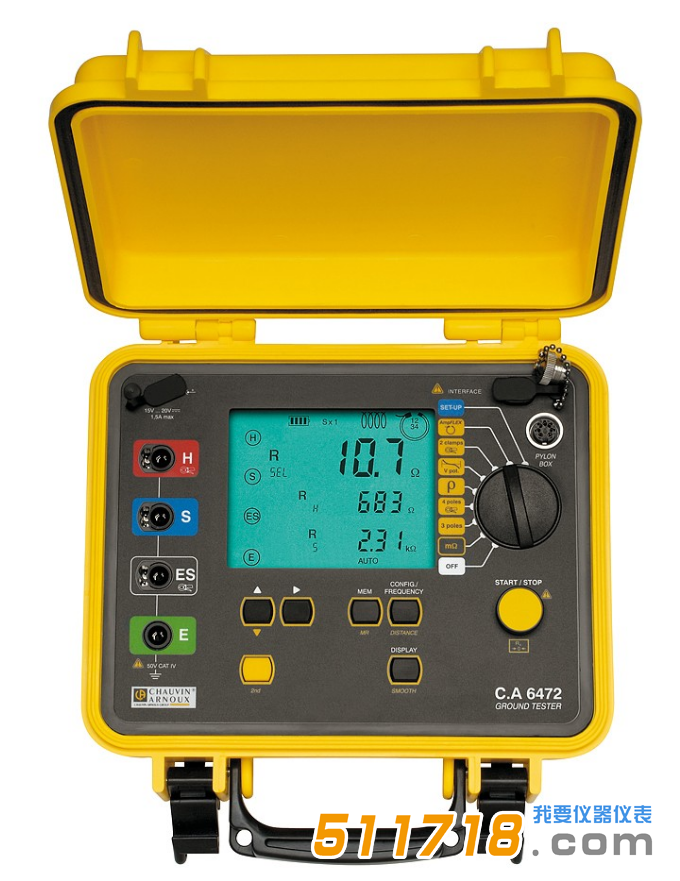

接地电阻测试仪
作者: 仪器仪表网
浏览:99

接地电阻测试仪是一种电阻测量设备,它抛弃了传统的人工发电方式,采用先进的大规模集成电路,应用DC/交流转换技术,将三端按钮和四端按钮测量方法结合成一种新型的数字式接地电阻测试仪。

接地电阻测试仪是一种电阻测量设备,它抛弃了传统的人工发电方式,采用先进的大规模集成电路,应用DC/交流转换技术,将三端按钮和四端按钮测量方法结合成一种新型的数字式接地电阻测试仪。



接地电阻测试仪的用途:

主要用于测量电力、电信、气象油田、建筑、防雷及工业电气设备的接地电阻、土壤电阻率、接地电压、交流电流和泄漏电流。但是不同型号或不同环境下使用的电阻测试仪差别很大。



接地电阻测试仪的使用方法:

(1)将两根接地探头分别沿接地体的辐射方向插入距离接地体20m和40m的地面,插入深度为400mm。

(2)将接地电阻测量仪平放在接地体附近并连接。

(3)将测量仪器水平放置后,检查检流计的指针是否指向中心线,否则调整“调零器”使测量仪器的指针指向中心线。

(4)将“放大倍率”(或粗调旋钮)设置为最大倍数,缓慢转动发生器旋钮(指针开始移动),同时转动“测量倍率”(或微调旋钮)使检流计指针指向中心线。

(5)当振镜指针接近平衡(指针接近中心线)时,摇动旋钮使其转速达到120r/min以上,调整“测量刻度盘”使指针指向中心线。

(6)如果“测量刻度盘”的读数太小(小于1),难以准确读取,则意味着放大比例系数太大。此时应将“放大倍率”设置为较小的倍数,并重新调整“测量倍率”,使指针指向中心线,读出准确读数。

(7)计算测量结果,即R=“放大比例”读数“测量比例”读数。


接地电阻测试仪的类型:

双夹式接地电阻测试仪

双夹式接地电阻测试仪是专门为现场测量接地电阻、土壤电阻率、接地电压、接地线漏电流、交流和直流电阻而设计制造的。可利用大型接地引下线测量接地系统,可灵活准确测量单点接地、网状接地等各种复杂接地情况下的任意接地电阻值。并联接地测量时不需要断开任何并联接地电极,最大限度地提高了测量的方便性。


大型接地网接地电阻测试仪

大型接地电阻测试仪是一种高精度测试仪器,用于测试变电站等领域的接地电阻及相关参数。大量现场试验和用户使用表明,这种电阻测试仪在运行变电站的恶劣电磁环境下测试接地网时,具有准确、稳定、可重复的特点,是测量大中型接地网特性参数的理想仪器。


智能绝缘电阻测试仪

智能绝缘电阻测试仪智能绝缘电阻测试仪非常适合测试各种高压设备,包括开关设备、变压器、电抗器、电容器、电机、发电机和电缆等。测量绝缘电阻(IR)、吸收率(DAR)和极化指数(PI)。

我们常年备接地电阻测试仪现货,如果您有采购计划可在线或来电咨询,欢迎询价订购!
