德国Polytec PSV-500扫描式激光测振仪应用领域广泛,如NVH、声学、结构动力学、超声和FEM验证等,可测量工作变形和确定本征模态。

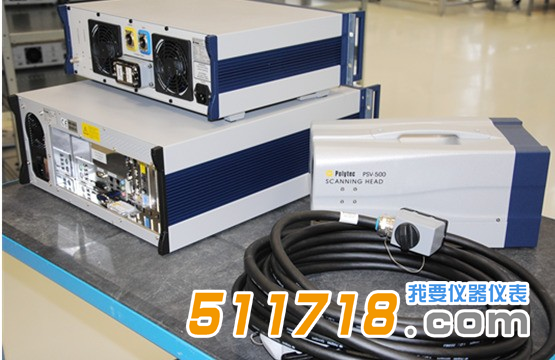

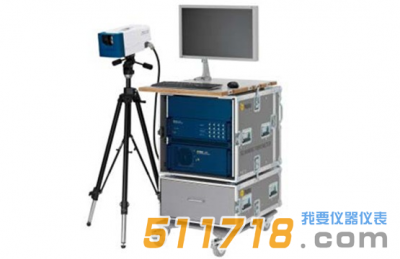

德国Polytec PSV-500扫描式激光测振仪产品简介:
Polytec全场扫描式激光测振仪是研究和开发中先进的振动测量系统,其应用领域广泛,如NVH、声学、结构动力学、超声和FEM验证等,可测量工作变形和确定本征模态。高频型号还可用于无损检测(NDT)。
H型、M型和HV型的带宽各不相同,高达25 MHz。新研发的PSV Xtra红外扫描头,*大振动速度达30m/s,尤其适用于超远距离或反光不良表面的扫描测试。
德国Polytec PSV-500扫描式激光测振仪产品特点:
速度分辨率:好于 0.02μm/s/1Hz 带宽
频率范围:DC~25MHz
*大速度:±30m/s
工作距离:0.125m~100m
扫描点数:1~512×512 个
扫描角度:40°×50°,角度分辨率好于 0. 2°
扫描速度:每秒超过 30 个点
扫描对象:从小于 1 mm 到数十米结构均可
使用范围广泛,可测量从原子级微弱振动到百万 g 冲击
可升级成测量复杂结构三维振动特性的三维扫描式PSV-500-3D
控制器和链接箱,数据和电脑之间数字传输代替模拟传输,避免 DA,AD 导致的精度损失
增加激光稳频模块,优化相干,解决了3D测量中的串扰问题
两种扫描头可选:
①标准氦氖扫描头,可见绿色激光,光斑直径小,应用范围广泛:从旋转部件、微型结构、昆虫、到数据硬盘,甚至可以透过水、玻璃进行测试;
②Xtra红外光学头,不可见红外激光,*大振动速度达30 m/s(峰值),当测量高速、大型物体,或需要远距离测试时推荐使用,尤其是测量反光不良表面时,可节省大量测量时间。
德国Polytec PSV-500扫描式激光测振仪典型应用:
试验模态分析
ODS工作变形分析
声学 & NVH
超声 & 无损检测
