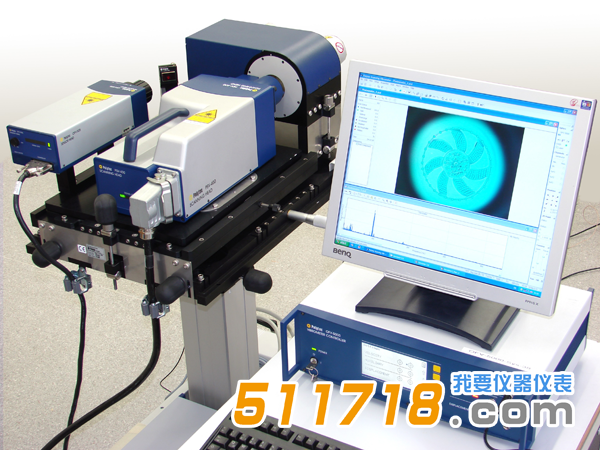

德国Polytec PSV-500-3D扫描式激光测振仪可通过激光扫描建立目标三维轮廓数据,是一款用于复杂结构的三维振动模态测量的工具!
德国Polytec PSV-500-3D扫描式激光测振仪产品简介:
让模态测试变得很简单!
系统基于非常成熟的 PSV扫描式测振技术设计而成,兼具 PSV-500*有功能!系统采用三台的独立的高精度激光干涉仪,计算机控制这三路激光在扫描过程中始终照射在目标的同一位置,扫描完毕后,由软件自动完成多区域扫描三维数据的拼接,迅速输出三维振型。
无需建模,用户可直接在实物视频图像上快速完成测量网格布置,操作简单直观。
此外,PSV-500-3D还可通过激光扫描建立目标三维轮廓数据,是一款用于复杂结构的三维振动模态测量的不可替代工具!
德国Polytec PSV-500-3D扫描式激光测振仪产品特点:
直观*效:
与传统多通道接触式传感器相比,PSV-500-3D 的操作更直观、更简单。启动系统、获取形貌数据、定义扫描网格-即可开始扫描测试。
交互式设置:
通过导入 CAE/FEM 文件或使用系统内的形貌扫描单元 来获取被测物形貌数据。直接在视频图像上定义扫描区域, 设置扫描点的密度、布点方式等。通过对话框一次性完成带宽、分辨率、振动激励、通道 等参数的设置。
快速扫描:
整个扫描过程由系统自动完成。扫描过程中,激光始终保持好的聚焦状态,信噪比始终保持很好,并实时显示振动信号及参考信号的时域和频谱图。在宽带激励时,PSV-500-3D完整记录每个测量点的频谱信息及被测表面的振型。快速扫描模式可在短时间内输出振型(每秒钟可扫描数百个测量点)。
完mei可视化:
PSV 软件包提供给用户大量的振动信息:各部位的振动状态,振幅大小及频率响应,各阶频率振型,传递涵数等。可显示任意频率下的频谱图,且能分析出共振点的位置, 并将测量结果以图表、图形和动画的形式显示出来。这些图片和动画均可应用于演讲和报告,给人留下深刻印象。
灵活分析:
Polytec 信号处理器是高性能分析工具,对测试结果做大 量的数学和统计运算。系统配有开放式数据存取接口,测量 结果可导入至外部软件包或公司内部软件,用于模态分析、 声场或功率流计算。
较大振动速度达30 m/s(峰值)
测量带宽覆盖DC~25MHz
可升级成全自动 RoboVib® 机器人测振站
德国Polytec PSV-500-3D扫描式激光测振仪典型应用:
复杂结构的3D试验模态分析
ODS工作变形分析
声学&NVH
超声&无损检测
应力应变测试
