频谱分析仪的用途和操作说明

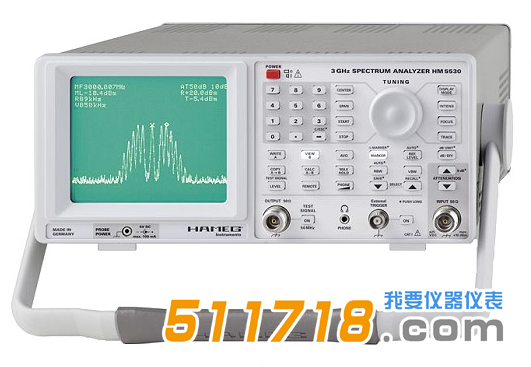

频谱分析仪
作者: 仪器仪表网
浏览:93

频谱分析仪的用途和操作说明谱分析仪广泛应用于电子对抗、卫星通信、移动通信、散射通信、雷达、遥控遥测、侦察干扰、射电天文、卫星导航、航空航天、频谱监测等无线电技术的各个领域。

频谱分析仪的用途

频谱分析仪广泛应用于电子对抗、卫星通信、移动通信、散射通信、雷达、遥控遥测、侦察干扰、射电天文、卫星导航、航空航天、频谱监测等无线电技术的各个领域。当频谱分析仪测量和分析各种类型的信号时,它可以测量信号的不同特性。例如信号传输和反射特性测量、谐波失真测量、三阶互调测量、激励响应测试、载波噪声比测试、信道功率测量、相位噪声测量、卫星频谱测量、互调测量和电磁干扰测量等。所以在电子测量领域,把频谱分析仪称为频域的“射频万用表”并不过分。


频谱分析仪的使用操作步骤:

(1)硬键、软键、旋钮:这些是仪器的基本操作手段。

1.三大硬键一大旋钮:大旋钮的功能由三大硬键设定。按一次频率硬键,旋钮可以微调仪器显示的中心频率;点击扫描宽度硬键,旋钮可以调整仪器扫描的频率宽度;按一次振幅硬键,旋钮可以调节信号振幅。旋钮转动时,屏幕上同时显示中心频率、扫描宽度(起始频率和结束频率)、振幅(单位为分贝)。

2.软键:屏幕右侧有一排纵向排列的未标记键,功能随项目变化。屏幕右侧对应按键显示的是什么按键。

其他硬键:在仪器状态控制区有十个硬键:复位、CANFIG配置、校准、辅助控制辅助控制、复印打印、模式模式、保存存储、调用调用、测量/用户测量/用户定义、SGL SWP信号扫描。

光标(MARKER)区有四个硬键:MKR光标、MKR 光标移动、RKR FCTN光标功能、PEAK SEARCH峰值搜索。

控制(CONTRL)区有六个硬键:SWEEP扫描、BW带宽、TRIG触发、AUTO COVPLE自动耦合、TRACE跟踪、DISPLAY显示。在数字键区有一个BKSP回退,数字键区的右边是一纵排四个ENTER确认键,同时也是单位键。

大旋钮上面的三个硬键是窗口键:ON打开、NEXT下一屏、ZOOM缩放。大旋钮下面的两个带箭头的键STEP配合大旋钮使用作上调、下调。

(二)输入和输出接口:位于一起面板下边一排。TV IN测视频指标的信号输入口;VOL INTEN是内外一套旋钮控制、调节内置喇叭的音量和屏幕亮度;CAL OUT仪器自检信号输出;300Mhz 29dBmv仪器标准信号输出口;PROBE PWR仪器探针电源;IN 75Ω1M—1.8G测试信号总输入口。

(三) 测试准备:

1、限制性保护:规定最高输入射频电平和造成永久性损坏的最高电压值:直流25V,交流峰峰值100V。

2、 预热:测试须等到OVER COLD消失。

3、 自校:使用三个月,或重要测量前,要进行自校。

4、 系统测量配置:配置是测量之前把测量的一些参数输入进去,省去每次测量都进行一次参数输入。

内容:测试项目、信号输入方式(频率还是频道)、显示单位、制式、噪声测量带宽和取样点、测CTB、CSO的频率点、测试行选通等。

配置步骤:按MODE键——CABLE TV ANALYZER软键——Setup软键,进入设置状态。细节为tune config调谐配置:包括频率、频道、制式、电平单位。

Analyzer input输入配置:是否加前置放大器。Beats setup拍频设置、测CTB、CSO的频点(频率偏移CTB FRQ offset、CSO FRQ offset)。GATING YES NO是否选通测试行。

C/N setup载噪比设置:频点(频率偏移C/N FRQ offset)、带宽。

(四) 读取结果的方法:

1、 电平的读取:主要使用参考电平REF。仪器屏幕图形上最上边的一行水平线是参考电平线。该线表示的电平为参考电平,其数值和单位显示在屏幕左上角。参考电平的值可以改变:按AMPLITUDE硬键,旋转大旋钮就可以改变,数字随时显示出来。图形每格的分贝数dB/DIV显示在屏幕左上角。

2、频率的读取:图形里的中心频率、起始频率、终止频率三条竖线,各自代表的频率数显示在屏幕的下方。中心频率由Frequency硬键旋大旋钮调整;起始和终止频率由Span硬键旋大旋钮调整(实际是改变扫描宽度)。

3、光标的使用:按MKR键,屏幕曲线上将出现闪动的光标。光标所在位置的电平和频率显示在屏幕左上角。光标可任意移动,移动到什么位置,就显示什么地方的频率和电平。

4、打印、存储

5、视频测试

六、常用测试

频谱测试和频道测试(Cable TV分析):按MODE硬键,屏幕上显示两个软键:频谱测试和Cable TV分析,按对应的软键就进入各自的测试项目。

1、频谱测试:用三大硬键加上大旋钮即可实现一般分析。

2、频道测试:按Cable TV ANALIZER盘软键、再按屏道测试软键,显示出测试菜单(共四页),按频道选择CHINAL SELECT软键,用数字键盘输入欲测频道的标识频率(模拟电视频道为图象载波频率,数字频道为频道中心频率)后,就可以对该频道进行测试了。

菜单内容如下:

LISTEN ON/OFF 声音开/关

EM DEV 调频调制深度

VIEW INGRESS 图象串扰

CARRIER LVL & FRQ载波电平/频率

CARRIER/NOISE 载噪比

HUM 交流声调制

CROSS MOD 交扰调制

CSO/CTBDEPTH MOD 调制深度

SYSTEM FRQ RSP 系统频率响应

IN CHNL FRQ RSP 频道内频率响应

DIE GAIN DIF PHAZ 微分增益、微分相位

CLDI 色亮延时差

DIGITAL CH POEWER 数字频道功率

FM RADIO 调频广播
