英国T&R PCU2 mk5初级电流注入系统一次电流注入系统非常适合需要高电流的调试和维护测试。系统由独立的控制和装载单元组成，可实现很大的灵活性控制单元包含*有控制和计量电路，并通过控制和计量电缆连接到装载单元。

英国T&R PCU2 mk5初级电流注入系统产品简介：
•PCU2 Mk5一次电流注入系统非常适合需要高电流的调试和维护测试。
•PCU2 Mk5系统由独立的控制和装载单元组成，可实现很大的灵活性控制单元包含*有控制和计量电路，并通过控制和计量电缆连接到装载单元。
•PCU2 Mk5控制单元可与两个装载单元中的一个一起使用，提供5000A或6000A之间5分钟或短时间达10或12kA。每个装载单元有两个输出端，可以串联或并联，以获得很大的灵活性。 例如，LU6000可以配置为在6.6V或3.3V时提供3000A的很大电流。
•PCU2 Mk5控制和装载单元分别安装在配有脚轮和防护升降手柄的坚硬钢制外壳内。 装载单元有一个小的平面区域，以使它们尽可能靠近测试对象放置，从而很大限度地降低电力需求并很大化可用电流。

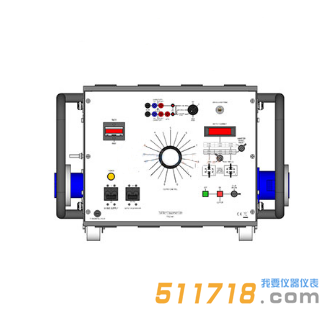

•此处显示的PCU2 Mk5控制单元带有LU5000加载单元。这种组合可以用于注入高达5000A的电流5分钟，8000A的电流5秒或10000A的电流1秒。
•该装置非常适合*有初级电流注入任务，包括测试低于和高于电流继电器，断路器和CT比率测试。
•PCU2 Mk5控制单元的额定功率为20kVA，并进行数字测量。测量时提供一个记忆设备，当输出跳闸或关闭时保持当前读数。当被测设备跳闸时，电流会自动关闭。
•PCU2 Mk5提供灵活的定时系统，使定时测试可以达到1ms的分辨率。常开或常闭触点的选择是自动的，触点的状态显示在前面板上。定时模式可用于测试欠压和过流设备，重合器，欠压和过压设备，电流跳闸和断路器。

英国T&R PCU2 mk5初级电流注入系统产品特点：
•20kVA 5 分钟输出能力
•连续可变的输出
•多功能计时系统
•数字式真有效值记忆电流表
•明亮的LED显示屏
•在测试结束时自动关闭
•集中控制和计量
•集中控制和计量
•输出高达10kA
•低阻抗，双量程输出

英国T&R PCU2 mk5初级电流注入系统技术参数：

•测量
交流输出电流由一个*正的4位数字存储器进行计量带LED显示的电流表。

记忆电流表采集时间200ms
•加载单位输出
加载单元的输出从零开始连续变化。 每个单元可以以串联/并联模式运行，以允许更大范围的负载阻抗。 *有计量和跳闸功能都由控制单元处理。
