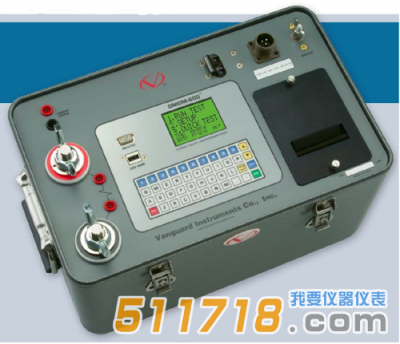

美国Vanguard DMOM-600真直流微欧姆表用于测试EHV断路器接触电阻,套管接触接头,焊接接头或任何低电阻测量,仪器可精测量从1微欧至450毫欧的电阻值。
美国Vanguard DMOM-600真直流微欧姆表产品简介:
•DMOM-600设计用于测试EHV断路器接触电阻,套管接触接头,焊接接头或任何低电阻测量。这种高电流且非常轻便的(33磅/ 15千克)微欧姆表,被设计为符合IEEE C57.09-1999(5.15)测试断路器接触电阻的要求。
•DMOM-600可以精测量从1微欧至450毫欧的电阻值。 电流大于10A时,可达到0.1微欧分辨率。DMOM-600可选择10A到600A直流测试电流,应用于要测试的电阻负载。
•DMOM-600控制测试电流的上升和下降率。 测试电流上升和下降率可以选择从5秒到30秒。“自动测试”模式也是可用的,可以简单地通过在当前路径中,将感测电缆的引线跨越两个相互关联点来启动。 当测量断路器触点中的几个电阻值的序列时,该功能非常方便。 •DMOM-600还可以将测试结果与预设进行比较,并确定测试是否通过或失败,并显示“通过”或“失败”标志。
•由于*正的直流电流(具有控制的上升/下降时间)通过断路器触点,所以不会在断路器的电流变换器中引起磁场瞬变。该功能大大降低了断路器控制(母线差动继电器)感应跳闸的风险。
美国Vanguard DMOM-600真直流微欧姆表产品特点:
•双接地选项
使用双接地选项,DMOM-600还可以测量断路器接触电阻,断路器套管两端接地。当测试电流施加到两侧接地的断路器时,一些测试电流流过*全接地电缆。使用外部电流传感器,DMOM-600测量并从总测试电流消除此电流。 然后计算断路器的实际电阻值。
•测试记录存储
DMOM-600可以存储内部64个读数的128条记录,并在外部USB闪存驱动器上上传999条测试记录。测试标题信息(公司,变电站,断路器ID)也可以使用44键键盘输入,并与每个测试记录一起存储。
•计算机接口
每个单元都提供基于Windows®的分析软件,可用于检索测试记录(通过RS-232C端口或USB闪存驱动器从本机的存储器),分析测试结果,并在桌面打印机上打印测试结果。 测试记录也可以导出为PDF,Excel和XML格式进行进一步分析。
•包含电缆
DMOM-600配有一个15英尺(#1/0 AWG)测试电缆。可选择定制测试电缆长度。可选的重型焊接式C型夹具也可用于使用户将测试导线连接到各种衬套尺寸,母线或大导体。
•用户界面
DMOM-600具有背光128 x 64像素的液晶显示屏,可在阳光直射和低光照条件下观看。电阻读数以液晶显示屏上的大字体显示为微欧姆或毫欧。该单元通过前面板上方便的44键“QWERTY”键盘操作。
•内置热敏打印机(Built-in Thermal Printer)
DMOM-600具有内置2.5“宽的热敏打印机,可用于在现场打印测试报告。
